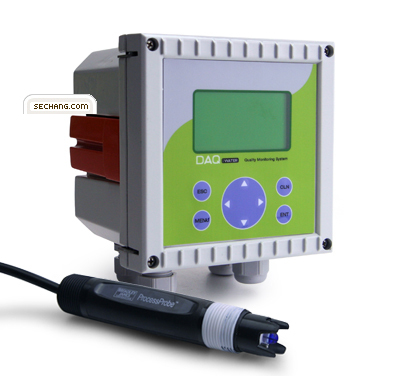

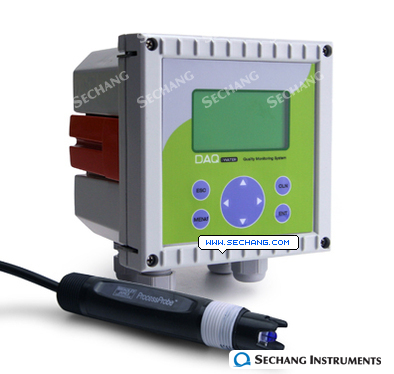

 특징 TMS용 pH 측정기
PH수치 표시 기능 본 pH계는 초고입력 CMOS FET IC를 채용하여 높은 신뢰성과 안정성을 완비한 공업용 pH 지시 조절계로서 용액의 pH값을 연속적으로 표시 및 조절이 가능하여 폐수처리 뿐만 아니라 생산공정에서도 응용하여 사용할 수 있습니다. 기계식에서 발생하는 마모 및 열화를 방지하기 위하여 Digital Control 방식을 채용하여 신뢰성과 안정성을 완비하였습니다.
본체의 외함은 튼튼한 알루미늄 주조로 폴리우레탄 도장을 하여 고품격의 디자인으로 설계되었습니다. 또한 IP65의 방수등급으로 제작되어 우천 시 방수를 위한 현장용 패널이 별도로 필요 없으며, 또한 현장의 50A Pipe에 수직 또는 수평으로 직접 설치가 가능한 구조와, 패널에도 장착이 가능한 구조로 설계되었습니다.
본체의 외함 뿐만 아니라 내부의 구조 또한 외부 노이즈와 진동에 강한 구조로 설계되었으며, 사용자의 편의를 위하여 약액 주입 Pump등과 같은 조절기구의 가동을 위한 정밀한 경보 설정 RELAY를 제공하며, 동작 유무를 전면에 표시하여 사용자가 쉽게 그 상태를 알 수 있도록 하였으며, Isolation 기능을 내장한 DC4∼20mA의 출력신호를 제공합니다.
|
본체
모델명
|
DAQwater
pH3
|
|
측정원리
|
유리전극법
|
|
화면표시
|
Digital
LCD within Backlight
|
|
측정범위
|
pH
0.00 ∼
14.00
|
|
정밀도
|
±
0.01 pH 이내
|
|
감도
|
±
0.01 pH 이내
|
|
재현성
|
±
0.01 pH 이내
|
|
선형도
|
±
0.01 pH 이내
|
|
온도보상
|
자동
(온도보상센서
사용시)
|
|
0
∼
60 ℃
(표준사양
)
|
|
0
∼
100 ℃
(선택사양
)
|
|
사용온도
|
-25
∼
85℃
|
|
사용습도
|
95%
R.H.
이하
|
|
응답시간
|
10sec
이내
90% 응답
|
|
교정방법
|
2
점 교정
(pH 7, pH 4/9)
|
|
출력신호
|
Isolated
DC 4∼
20mA (Max. load
1,000Ω)
|
|
TMS 출력신호
|
RS232 for TMS
|
|
제어접점
|
2
Relay(On/Off
point설정
)
|
|
2
온도접점
(히터,FAN
설정)
–
옵션
|
|
1
세정접점
|
|
공급전원
|
AC
90 ~ 260V, 50/60Hz
|
|
소비전력
|
30VA
이하
|
|
외함재질
|
알루미늄다이케스팅
, 폴리우레탄
도장.
|
|
크기
|
144(W)
×
144(H) ×
137(D) mm
|
|
구조
|
현장설치용
방수구조 (IP65)
|
|
설치
|
50A,
기타
Pipe의
수평/수직으로
설치.
|
|
(
패널 설치 또한
가능함.)
|
|
중량
|
약
2 kg
|
|
전극 모델명
|
S400-GT
|
|
측정방식
|
유리전극방식
|
|
온도전극
|
PT100
(integrated in sensor)
|
|
전극종류
|
무보충형
(gell)
|
|
측정범위
|
0~14pH
|
|
사용온도범위
|
0~105
℃
|
|
사용압력범위
|
0~10
Kgf/cm2
|
|
비교전극
|
Ag/AgCl
|
|
센서
재질
|
Glass,
Teflon & Ryton
|
|
크기
|
22.2(Ø)
× 150(L)
mm
|
|
연결
|
pH
: Glass / Ref
Temp
: T / T
Solution
Ground : G
기본 케이블
길이 : 7m
|
|
연결부
|
3/4
NPT
|
추가구매시 소모품 리스트
pH sensor S400-GT
pH solution BUF-47
pH3 관련 |
 |
|
|
S400-GT33D-N23FB 관련 |
|
|
|
PH7.00 관련 |
|
|
|
PH4.00 관련 |
|
|
|
안티몬 전극은 언제 사용합니까?(설치형)
| 불산(Hydrofluoric Acid)에서 사용합니다.
하지만, 안티몬 전극 전용 pH 측정기와 함께 사용하셔야 합니다.
측정 유체가 Fluoride 일 경우, 유리 전극을 사용하십시오.
하지만, 유체가 Hydrofluoric 일 경우 안티몬 전극을 사용하는 것이 좋습니다.
pH6 이상일 경우, Hydrofluoric이라 하더라도 유리 전극을 사용하는 것이 좋습니다.
즉, 안티몬 사용 조건은 Hydrofluoric 이고 pH 6 이하인 조건입니다.
안티몬 전극의 적용시 다음과 같은 점에 유의합니다.
1. PH3 ~ 8 이외의 범위에서는 선형성이 다소 떨어 질 수 있습니다.
2. 전극 측정값은 측정 유체에 존재하는 산화/환원 전위에 의해 영향을 받을 수 있습니다.
3. 구리, 주석, 납 등의 금속이 측정유체에 녹아 있을 경우, 안티몬 전극의 전기화학적 반응은 방해를 받을 수 있습니다. (이럴 경우 pH 측정이 불가능 할 수도 있습니다.)
4. 유리전극의 경우 온도변수는 1℃당 0.4mV이나 안티몬 전극의 경우 온도변수는 1℃당 1 ~ 3mV입니다.
5. 안티몬에서는 비교전극이 필요 하지 않습니다.
6. 안티몬 전극은 전극 끝부분에 산화물이 발생하게 되는데, 이 산화물은 유지관리 과정에서 아주 가는 사포로 닦아내면 됩니다. 하지만 pH 3 ~ pH 6사이에서 측정할 경우에는 산화물은 거의 발생하지 않습니다.
7. 측정의 재현성은 일정하게 유속이 유지될 때 높은 재현성을 얻을 수 있습니다.
8. 용존 산소량도 측정 값에 영향을 주기 때문에, 용존 산소 값을 일정하게 유지 할 때 정확한 값을 얻을 수 있습니다. |
센서와 본체 사이에 어떤 케이블을 사용합니까?(설치형)
| pH센서는 pH전용케이블을 사용하셔야 합니다.
다른 pH Cable을 사용할 경우에는 신호가 불안정해집니다.
케이블을 연결할때는 중계박스를 사용해 주어야 합니다. |
자동온도보상에 대해서 알고 싶습니다.
| pH는 온도와 상관관계가 있습니다.
즉, 온도가 변할때에 pH값도 함께 변함니다.
인산염 표준액은 섭씨0도에서 ph6.98을 나타내지만, 섭씨60도에서는 ph6.84를 나타냅니다.
이런 변화를 계기에서 자동으로 조정해 주는 것을 "자동온도보상"이라고 합니다.
자동온도보상이 되는 계기는 특별한 조정없이 측정된 값을 그냥 사용하시면 됩니다.
저가의 pH에는 온도계가 내장되어 있지 않습니다.
값이 싸기는 하겠지만 정확한 pH값을 측정하지는 못합니다.
온도 변화가 심할 수록 부정확하기 때문입니다. 자동온도보상 기능이 있는 pH를 권장합니다.
당사에서 취급하는 모든 휴대형 pH제품은 자동온도보상 기능이 있습니다.
|
표준 교정액을 사용했으나 교정이 되지 않습니다.
| 다음과 같은 원인이 있을 수 있습니다.
1. 전극의 파손 또는 오염
전극에는 미세한 구멍이 나 있습니다.
오염이 되거나 잘못된 관리로 인해 구멍이 막히게 되면 센서가 정상작동할 수 없습니다.
2. 표준교정액의 불량
교정액이 너무 오래되었거나, 수차례의 측정으로 인해 섞이게 되면 교정에 문제가 발생할 수 있습니다.
3. 센서와 본체간에 부적절한 규격의 케이블의 연결 (설치형의 경우)
항상 pH전용 케이블을 사용하십시오.
케이블이 끊어졌을 경우에는 중계박스를 사용해 이음새를 처리해야 합니다.
|
