 특징 측정범위 : 0 ~ 3000um
겸용/분해능 : 1um 적용분야 측정가능한 샘플 : 철(鐵)금속 소재 위의 비자성(非磁性) 코팅
비자성(Non-Magnetic) 코팅 : 분체도장 페인트 인산염피막 경질크롬 동 에폭시 용융아연 라커 알루미늄 황동(신주) 청동 카드늄 플라스틱 고무 등
철(Ferrous)금속 : 철 철합금 등
측정가능한 샘플 : 비철(非鐵)금속 위의 비전도성(非傳導性) 코팅
비전도(Non-Conductivity) 코팅 : 양극산화피막 아노다이징 분체도장 페인트 인산염피막 라커 에폭시 플라스틱 고무 등
비철(Non-Ferrous)금속 : 알루미늄 황동(신주) 청동 동 마그네슘 티타늄 우라늄 아연 등 기능 자동 전원 On/Off. 측정확인 비프음, 측정후 측정값 Hold기능
교정없이 측정가능
0점 교정만으로 정확한 측정가능
제품 사용시 한손으로 조작 및 측정가능
케이블과 커넥터가 없는 통합 센서
공장 11 Points 교정으로 3000um까지 정밀도 유지(2004년 5월 이전 모델은 999um까지)
|
모델명 |

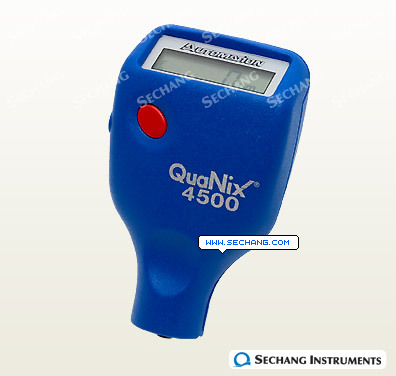

QN-4500-FN
|
|
제조사 |
Automation Dr.Nix (독일) |
|
소재 |
철 : Fe 전극
비철 : NFe 전극 |
|
측정범위 |
철 : 0 ∼ 3000 um
비철 : 0 ∼ 2000 um |
|
측정원리 |
철:마그네틱
플럭스 (Hall-Effect)
비철:와전류식(Eddy-Current)
|
|
측정단위 |
um
/ mil 변환가능
|
|
측정값 표시 |
1 um |
|
정밀도 |
기본 : ±2 um + 측정값의 3% |
|
최소측정면적 |
10 × 10 mm² |
|
최소곡면면적 |
볼록 : 5 mm
오목 :25 mm |
|
최소하지두께 |
Fe : 0.2 mm
NFe : 0.05 mm |
|
사용온도 |
보관 : -10 ~ 60 °c
작동 : 0 ~ 50 °c |
|
화면표시 |
디지탈 (LCD)
측정값 자동Hold |
|
전극 |
1포인트, 내부전극 |
|
측정속도 |
싱글측정 : 850ms (약 70회 / 분) |
|
표준/규격 |
DIN EN ISO2808 DIN 50981 ISO 2178 BS 5411 (3&11),
BS 3900 - C5, ASTM B 499, ASTM D 1186, ASTM D 7091
DIN 50984, ISO 2360, ASTM D 1400
|
|
무상보증기간
|
3년
|
|
전원 |
1.5V x 2 (알카라인 건전지, AA)
10초이상사용하지 않을시 자동전원차단 |
|
크기 |
100 × 60× 27 mm (내부전극 포함) |
|
중량 |
105g (건전지 포함) |
■ 겸용 도막두께측정기 비교사양
|
모델
|
측정범위 (um)
|
측정면적(mm)
|
측정형태
|
최대분해능(um)
|
메모리
|
|
MG-405
|
0 ~ 2,000
|
20 X 20
|
케이블
|
0.1 |
950개
|
|
QN-4500-FN
|
0 ~ 3,000
|
20 X 20
|
일체형
|
1
|
X
|
|
QN-4500C-FN
|
0 ~ 3,000
|
20 X 20
|
케이블
|
1 |
X
|
|
QN-8500-FN
|
0 ~ 2,000
|
20 X 20
|
케이블
|
0.1 |
X
|
|
QN-7500-FN
|
0 ~ 2,000
|
10 × 10
|
케이블
|
0.1 |
X
|
|
QN-8500M-FN
|
0 ~ 2,000
|
20 X 20
|
케이블
|
0.01 |
13,000개 |
|
QN-7500M-FN
|
0 ~ 2,000
|
10 × 10
|
케이블
|
0.1 |
3,900개
|
|
QN-8500M-FNR
|
0 ~ 2,000
|
20 X 20
|
무선
|
0.01 |
13,000개 |
