 특징 순수제조시설 및 반도체 제조공정용(Utra-pure water) 적용분야 순수(utra-pure water) 및 반도체 생산공정

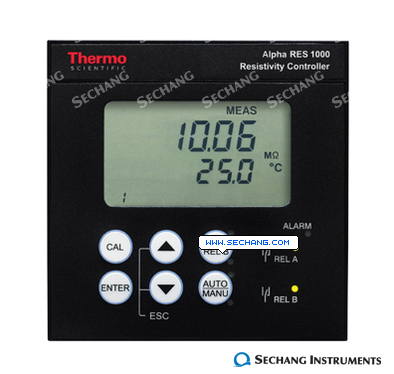

기능 RES 1000 Controller는 Resistivity 센서를 연결하여 연속적으로 측정하는 Controller입니다. 설정된 값에 따라 공정을 제어하는 기능을 내장하고 있습니다. 고집적회로(ASIC)를 채택, 메뉴-대화식 프로그램 방식으로 사용이 간편합니다. 절연회로에 의한 출력신호(0~20, 4~20mA)는 측정값 신뢰도를 강화하였습니다. 현장 여건에 적합한 경보신호(연속 또는 간헐식)를 이용할 수 있으며, 경보지연(0~1999초)능 내장, 비휘발성 메모리(non-volatile memory) 를 적용 설정된 측정 조건, 공정제어변수 및 표준화 값을 보존할 수 있습니다. 전용 LCD 화면을 채택하여 측정값, 프로그램 입력, 오류 메세지 등 기기의 상태를 용이하게 판독할 수 있습니다. 전면에 지시등이 있어 제어 릴레이 구동상태, 경보상태 및 자동/수동 모드 운전상태 등을 확인할 수 있습니다. 프로그램 잠금 기능(비밀번호)을 갖추고 있어 비인가자의 오작동을 막을 수 있습니다.
규격
|
액체 저항계
model : TSRESCTP1002
|
화면표시
|
디지탈 방식
|
| 측정항목 |
저항율 온도 |
측정범위
|
0.00 ∼ 19.99 ㏁ㆍcm |
분해능
|
0.01 Mohm
|
| 정밀도 |
전체범위에서 1% 범위 이내 |
온도범위
|
-9.9 ∼ 125.0 °C (PT100)
|
| 분해능 |
0.1 °C |
| 정밀도 |
± 0.5 °C
|
출력
|
DC 0/4~20mA 출력
Max. 100% Full Scale; Min. 10% Full Scale
|
경보 출력
|
2 SPDT, 250 VAC 3A
|
경보 접점
|
AC250V 5A (저항부하)
Lo/Lo; Lo/Hi; Hi/Lo; Hi/Hi (선택가능)
|
전원 전압
|
AC200V ±10% 60㎐
|
외형치수
|
96(W)x96(H)x175(D) mm
|
|
품명 |
Conductivity Cell(아래 측정범위 중 택
1) |
|
모델
|
ECCS10-0-01T |
ECCS10-0-1S
|
|
측정범위 |
최대
20μS/cm
최대 20Mohm*cm
|
0.1~200μS/cm
최대 2Mohm*cm |
|
Cell Constant, K |
0.01, 2-Cell |
0.1, 2-Cell
|
|
재질 |
Titanium |
SS316
|
|
연결부 |
1/2" NPT
|
|
최대압력 |
6 Bar |
|
온도센서 |
Integrated Pt100 |
|
케이블길이 |
25 feet (7.62 m) |
RES-1000-001S 관련 |
 |
|
|
Process Accessories 관련 |
|
|
|
|
Conductivity Cell & Temp Cell Series 관련 |
|
|
|
|
|
|
|
Alpha-1000 Series 관련 |
|
|
|
|
TSRESCTP1002 관련 |
|
|
|
ECCS10-0-01T 관련 |
|
|
|
ECRESSTD-02 관련 |
|
|
|
