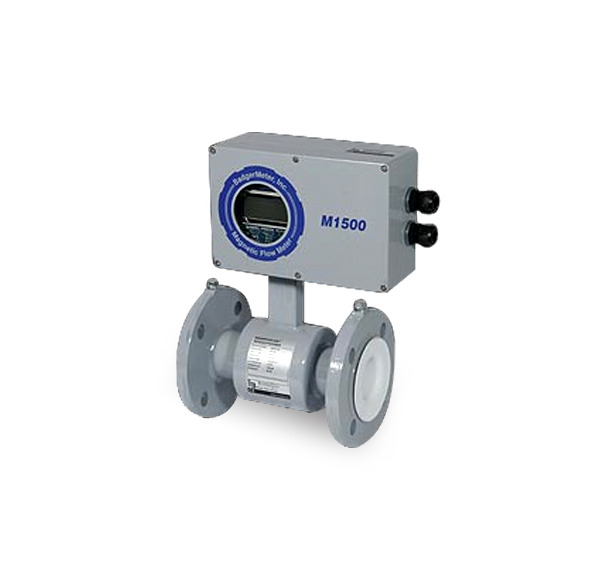

 특징 2 inch 배관
0.25%의 고정밀도
측정값의 안정성
3.7 ~ 1223 LPM
0.2 ~ 73.4 m3/hr
SUS Housing, Teflon Lining. 적용분야 유체가 물, 높은 부식성 액체, 높은 점성 액체, 부유물질을 함유한 액체, 기타 특수한 액체 등과 같은 경우에도 정밀 측정 가능, 음식업, 음료수업, 제약업, 정수, 폐수, 화학, 펄프, 제지, 광업 등과 같은 대부분의 산업분야 적용 기능 유체의 점도, 밀도, 온도에 관계없이 0.25% 이내의 높은 정밀도
유체의 부뮤물질의 농도에 관계없이 안정적으로 유량 측정
영점조정의 안정성을 위하여 Pulsed DC 자기장 사용
축소부가 없어 압력손실이 적으므로 운전비용 절감
장기간 사용해도 안전한 방식성을 나타내는 Liner 사용자의 요구에 따라 선택
현장조건에 알맞도록 손쉽게 교정 가능.
변환기와 검출기의 일체형과 분리형을 선택가능
5µS/cm 정도의 전기전도도를 나타내는 유체 측정가능
마이크로프로세서 내장형
문자와 숫자표시가능한 LCD 채용
사용자의 편의의 프로그램
아나로그츨력, 주파수출력, RS-232, IP65(amplifier)
검출기에 부착 및 분리형으로 벽취부형 선택가능
단방향 및 양방향 측정가능
유체가 채워지지 않을 경우를 탐지 가능.
안정적인 자동 영점조정
0.1% 이하의 재현성
3검출기
|
측정원리
|
패러데이 법칙
|
설치방식
|
Flange 접속 (표준사양)
|
|
후렌지 규격
(Detector type 2)
|
SUS304 (DN 2501, PN16)
|
|
Lay length
(Detector type 2)
|
DN 6 ~ 20 : 170mm
DN 25 ~ 50 : 225mm
DN 65 ~ 100 : 280mm
DN 125 ~ 200 : 400mm
|
유속범위
|
0.03 ∼ 12 m/sec
factory calibration
scale 2.5m/s
|
전기전도도
|
최소 5 microS/cm 이상
|
정밀도
|
+/-0.5 % of Rate (유속 0.5m/sec 이상에서)
+/-2.5
mm/s of Rate (유속 0.5m/sec 이하에서)
|
재 질
|
Housing - SST 1.4301
Lining -PTFE
Electrodes - Hastelloy C
measruing + empty pipe electrodes
Option : grounding electrode
|
|
유체 온도 |
일체형 검출기 : -20 ~ +90 ℃ (PTFE Lining)
분리형 검출기 : -20 ~ +140 ℃ (PTFE Lining)
|
|
유체 압력 |
PN16 |
규격
|
IP65
|
|
코일 전원 |
Pulsed DC |
|
주위환경온도 |
-20∼50℃ |
|
Cable Entry |
1/2 inch |
변환기
|
입력전원
|
230VAC, 50/60Hz,
10VA
옵션 : 24VDC
|
|
유량 방향 |
flow direction is displayed
upon a separate
status output |
|
출력신호 |
DC 4 ∼ 20mA |
|
출력(Pulse) |
passive, (optional active),
2 open collectors,
passive 24VDC, 50mA, max. 10KHz |
|
출력(frequency) |
Max. 10kHz (open collector) |
|
통신포트 |
RS-232 for measuring values and programming |
|
status output |
min/max alarm, preselection, flow direction,
error message, free configurable |
|
재질 |
알루미늄 주물 (분체도장, IP65 ) |
|
주위환경온도 |
-20∼60℃ |
전자 유량계 관련자료 |
 |
|
|
전자 유량계는 왜 기름에는 사용 못하나요?
| 전자유량계는 전도도를 가진 유체가 통과할 경우에만 측정이 가능하기 때문에, 기름등의 유체에는 적용하지 못합니다. 단 슬러지등 고점도 수용성 액체에는 적용가능하나, 이 경우에는 부식등을 고려해서 내부 라이닝의 재질을 고려하셔야 합니다. 초순수의 경우에도 액체의 전도도를 고려해야 합니다. 기름등의 측정에는 오발기어식 또는 초음파 유량계를 검토하시기 바랍니다. |
