 특징 점도가 낮고 부식성이 없는 유체 적합하며, 소량 유량 측정, 터빈유량계, 최대 5LPM 적용분야 유체저항이 적은 저점도 액체, 이물질이 없는 유체 청정의 유체 기능 측정원리는 원통상의 유로속에 로터(회전날개)를 설치, 이것에 유체가 흐르면 통과하는 유체의 속도에 비례한 회전속도로 로터가 회전한다. 이 로터의 회전속도를 검출하여 유량을 구하는 원리이다. 로터의 응답이 빠르고 유량에 비례한 고분해능의 펄스신호가 얻어진다.
|
유량
검출부
|
|
측정유량 |
0.5 ∼ 5 Litter / min |
|
측정정밀도 |
±3% |
|
재현성 |
0.5% |
|
최대 압력 |
25 bar |
|
동작 온도 |
-20 ∼ 100℃ |
|
출력 신호 |
Open collector NPN Pulse
K-Factor PPL= 6900
(PPL=Pulses /Liter) |
|
배관 사이즈 |
6 mm |
|
재질 |
Grilamid TR55(PA 12) |
|
연결부 |
3/8 Male |
|

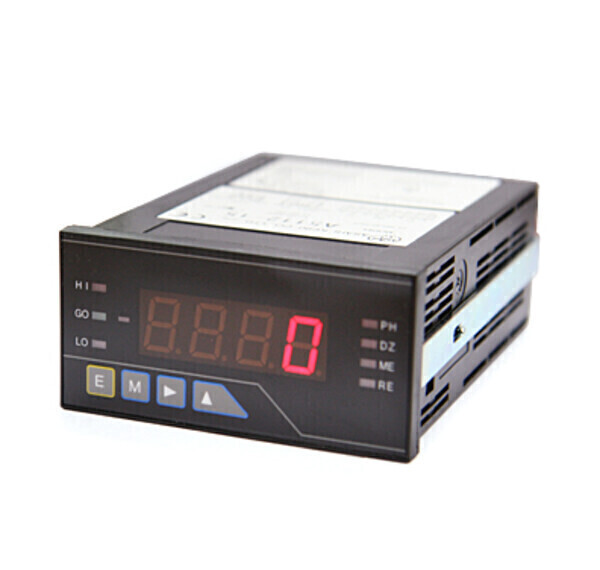

유량지시부
|
|
표시
|
싱글 디스플레이
: 적색/녹색 7세그멘트 디스 플레이(문자 높이 : 약 20mm)
|
|
표시범위
|
-9999~9999
|
|
사용
온습도 범위
|
온․습도 범위 : 0~50℃ 35~85%RH
|
|
보존
온습도 범위
|
-10~70℃ 60%RH 이하
|
|
전원
|
AC 100~240V±10%
|
|
소비전력
|
AC100V일 때 최대부하 약 8VA
|
|
외형크기
|
48mm(H)×96mm(W)×97.5mm(D) (옵션 유닛 미부착시)
|
|
질량
|
약 450g
|
|
내전압
|
AC전원
전원-입력, 출력간 AC150V 1분간(AC전원)
입력, 출력간 DC500V 1분간
출력-출력간 DC500V 1분간
케이스-전원, 입력, 출력간 AC1500V 1분간
|
|
절연저항
|
AC전원
상기단자간 DC500V 100㏁ 이상
DC전원
상기단자간 DC500V 100㏁ 이상
|
|
주파수
측정범위
|
오차(23℃±5℃35~85%)
|
|
11
|
0.1~999.9Hz
|
±(풀 스케일의 0.2%)
|
|
12
|
1Hz~9.999kHz
|
|
13
|
10Hz~99.99kHz
|
|
