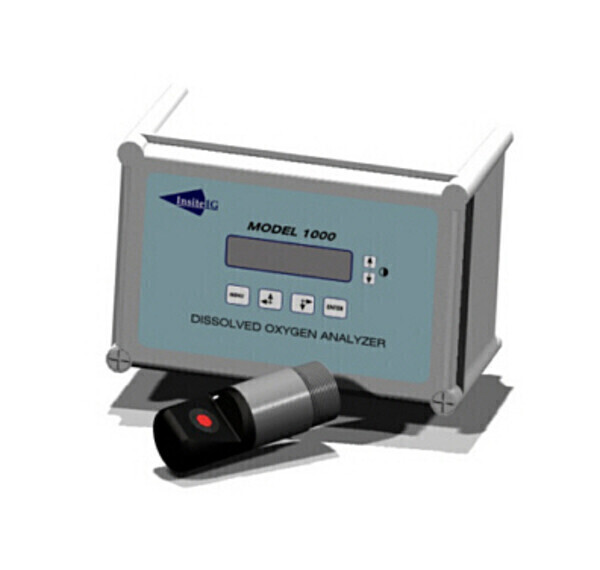

 특징 소모품이나 교정이 필요없는 형광센서 용존산소측정계(침적형사용)
4 ~ 20mA ,modbus RS 485 RTU 적용분야 하수정화시설, 수처리공정, 화학공장, 약품, 식료품, 광산업등 다양한 적용이 가능합니다. 기능 루테늄 복합체가 내장된 Solgel Matrix 로 용존산소를 측정하여 전해액이나 격막교환, 혹은 센서팁교체가 필요없이 용존산소를 측정합니다. 필요에 따라서 세척기를 부착하여 사용할 수도 있고, 어떠한 다양한 적용에서도 단 몇분이면 센서교정이 가능합니다. 여기에 최신의 마이크로프로세서 기술을 결합하여 다양한 응용이 가능합니다. 센서 케이블 길이를 최대 610m까지 제작할 수 있습니다. 수평, 수직, 벽면설치가 가능합니다.
|
모니터 사양 |
|
모델명 |
1000 |
|
형식 |
Microprocessor |
|
기능 |
자기진단, 메모리 Backup기능 |
|
측정범위 |
DO
|
0 ~ 25
ppm
|
|
TEMP
|
0 ~ 60
℃ |
|
분해능 |
DO
|
0.01ppm
( 0 ~ 3.99 ppm)
0.1 ppm ( 4.0 ~ 25.0 ppm) |
|
TEMP
|
0.1℃
|
|
정밀도 |
± 1.0% of F.S |
|
재현성 |
± 0.5% of F.S |
|
사용환경 |
온도: 0 ∼ 55
℃
상대습도: 95 %RH
고도: 0 ~ 3048 m |
|
출력신호 |
4 ~ 20mA ,RS 485 RTU Output |
|
Relay |
3 Control Relay + 1 Jet Clean Relay |
|
현장지시 |
2 line 액정화면(UV 보호, 온도동시표시) |
|
외함 |
outdoor enclosure NEMA 4X |
|
외함크기 |
276(W) x198.3(H) x 133.35(D) mm |
|
설치방법 |
Wall mounting (Poll mounting) |
|
키패드 |
방수/방적처리된 키패드 |
|
온도보상 |
자동온도보상 (0 ~ 60℃) |
|
세척 |
자동 Water or Air Jet세척 |
|
전원 |
AC 110/220V 60/50Hz |
|
센서 사양 |
|
모델명 |
Model 10 |
|
센서재질 |
Epoxy, silicon, and polyurethane |
|
측정범위 |
DO
|
0.00 ~ 25.00 ppm
|
|
TEMP
|
0 ~ 60℃ |
|
최소사용유속 |
No flow Required |
|
센서 Drift |
Less than 1% per year |
|
측정원리 |
An Optical type sensor that measures the fluorescence and quenching reactions of a ruthenium complex that is immobilized in a sol-gel matrix. |
|
케이블 |
방수,방진, 방식 |
|
센서부 개략치수 |
117mm(L) X 48.26mm(Diameter) |
|
사용압력 |
최대 100 psi |
|
설치방법 |
탱크 및 수조에 침적형 |
|
센서케이블 |
25ft Cable (optional length up to 2000ft)
4 컨덕터, 22 AWG, 폴리우레탄 피복 |
Insite IG, Process 관련 |
 |
|
|
|
|
|
|
|
|
|
|
|
|
1000-10-33 관련 |
|
|
|
MODEL 10 관련 |
|
|
|
용존산소량계 관련자료 |
|
|
|
용존산소(dissolved oxygen)량 이란 무엇인가요?
| 용존산소는 수중에 용해되어 있는 산소량을 말합니다.
물에 용해하는 산소량은 온도 및 압력에 의해 좌우됩니다.
일반적으로 용액중에 용해하는 기체의 양은 용액에 녹아있는 용질의 농도가 높을수록 적어집니다.
또한 같은 농도의 용액이라 하더라도 용질의 종류에 따라 기체의 용해도가 다릅니다.
즉, 해수 및 경수는 순수에 비하여 산소의 용해도가 매우 적습니다.
수중에 유기물이 늘어나면 산소가 소비되어 그 양이 줄기 때문에 수질오염을 측정하는
지표가 됩니다. 용존산소는 하천 등의 자정작용이나 수중생물에 없어서는 안 됩니다. |
