 특징 -1500 ~ +1500mV
버전에 따른 다양한 형태의 전원,출력,릴레이 접점이 가능한 계기 적용분야 음용수, 냉각수, 식품공정, 수영장, 염소처리 및 역삼투 공정 등에 사용 기능 현재의 수처리시설에서 요구되어지는 연속적이고 안정적인 측정값을 출력합니다. 각각의 현장 요구에 맞는 다양한 전극들과 호환성을 가지고 있습니다.pH/ORP와 temperature의 4-20mA Output 2개의 아날로그출력 지원이 가능한 모델입니다.또한 계기 버전에 따른 다양한 옵션 채택이 가능하며 현장에 따라 전원,출력 신호,릴레이 접접 선택이 가능한 우수한 계기입니다.
|

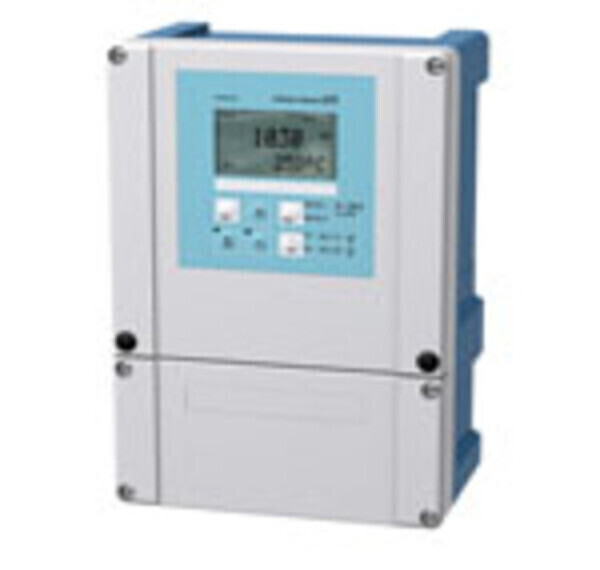

모델명 |
CPM 253 |
|
측정항목 |
pH,ORP, 온도 |
|
측정범위 |
pH
|
-2 ∼ 16 pH |
|
ORP
|
-1500 ~
+1500mV |
|
온도(Pt100)
|
-50 ∼ 150℃ |
|
분해능
|
pH
|
0.01 pH |
|
ORP
|
1mV
|
|
온도
|
0.1℃
|
|
지시편차 |
pH
|
max.
0.5 % of measuring range
|
|
ORP
|
max. 0.5 % of measuring range
|
|
온도
|
max. 1.0 % of measuring range
|
|
Offset |
pH
|
±2
pH
|
|
ORP
|
±120 mV
|
|
온도
|
±5 °C
|
|
주위온도
|
-10 to +55 °C (+14 to +131 °F)
|
|
저장온도
|
–25 to +65 °C (-13 to +149 °F)
|
|
출력신호 |
0/4
to 20 mA, galvanically separated, active
|
|
외장 |
IP 65(Front,UV-resistant), (Housing, ABS
PC FR) |
|
크기 |
247 × 170 × 115 mm |
|
설치방법 |
Field
instrument |
|
중량 |
약 2.3 kg |
|
전원 |
AC 110/220 V 50/60Hz |
* 좀더 자세한 내용은 기술자료에 있는 Technical Data를 보시기
바랍니다.
|
품명
|
무보충형 ORP 전극(Electrode)
|
|
측정원리
|
유리전극 방식
|
|
측정범위
|
- 2000 ~ 2000 mV
|
|
사용온도
|
0 ∼ 105 ℃
|
|
사용압력
|
0 ~ 10 Kgf/cm2
|
|
비교전극
|
Ag / AgCl
|
|
침적부 재질
|
Ryton, Teflon & Glass
|
|
크기
|
22.2(Ø) × 150(L) mm
|
|
배관연결부
|
3/4
NPT
|
|
기본케이블
|
approx.
5m, BNC connector
옵션: Y단자
|
CPM223_Sensors 관련 |
 |
|
|
|
|
|
|
|
S400-RTPB0-M23BC 관련 |
|
|
|
ORP가 무엇인가요?
| ORP는 Oxidation-Reduction Potential의 약자로 산화-환원전위를 말합니다.
광의적인 의미에서
산화란 각 원소가 가지고 있는 산화수(Oxidation Number)가 증가하는 것을 말하고
환원이란 산화가 감소 즉, 음원자가의 증가를 말합니다.
산화·환원전위는 그 용액의 산화력 또는 환원력의 강도를 아는 척도로 사용됩니다.
전자 교환이 따르는 모든 화학반응은 산화·환원 반응이며 산화·환원력의 강도는 ORP를 측정함으로써 알 수 있습니다.
ORP의 측정은 계열의 강도 측정이며 용량을 측정할 수 없습니다.
ORP의 측정값으로부터 용액중의 산화제나 환원제의 농도는 알 수는 없고
단지 농도비만을 알 수 있다는 뜻입니다.
폐수처리에서 실용적인 입장에서는 산화제 또는 환원제의 비율만을 알면 충분한 경우가 많습니다.
또한, 산화력이 큰 용액인지 산화력이 큰 용액인지를 판단하는데도 사용됩니다.
|
