 특징 -1000~1000mV
4~20mA 아날로그 출력
3SPDT Relays 적용분야 폐수처리장, 오수처리장, 정수처리장, 실험실, 양어장, 수경재배 현장, 산화환원반응실험 기능 pH1000 시리즈는 현재의 수처리시설에서 요구되어지는 연속적이고 안정적인 측정값을 출력합니다. 각각의 현장 요구에 맞는 다양한 전극들과 호환성을 가지고 있습니다. 메뉴 대화식 프로그램 방식 적용, 절연회로에 의한 출력신호는 측정값 신뢰성 확보, 전기적인 노이즈가 많은 현장에서도 안정적으로 측정 및 자동제어를 실현하기 위하여 전위보정회로(등위 고 임피던스 결선법 : Symmestric connection)를 갖추고 있습니다. 측정값 보정 기능(offset)을 갖추고 있어 현장 및 실험실의 pH값 편차를 조정할 수 있을 뿐만 아니라 프로그램 설정에 따라 pH 또는 ORP 측정/자동제어 가능 용도에 따라 각종 pH 전극을 채택할 수 있습니다.
|
품명 |
pH/ORP Controller
model : TSPHCTP1002
|
|
측정원리 |
Glass Electrode(표준) / Antimony(선택) |
|
측정 범위 |
pH |
-2.00∼16.00 pH |
|
ORP
|
-1000~1000mV
|
| 온도 |
-9.9 ~ 125.0 °C |
| 분해능 |
pH |
0.01 pH |
|
ORP
|
1mV
|
| 온도 |
0.1 °C |
|
정밀도 |
pH |
± 0.01 pH |
|
ORP
|
±1mV |
| 온도 |
± 0.5 °C |
| 교정 |
2점 교정(Two points calibration is completed by immersing an electrode into standard solutions/ pH 1.01, 4.01, 6.86, 7.00, 9.00, 9.18, 10.01) |
|
제어출력 |
on/off 제어 및 비례 제어(주파수 길이 또는 주파수 빈도) |
|
Signal Output Range |
DC 0/4~20 mA Isolated Output |
|
세척 |
주기설정 |
0.1 ~ 199.9 시간 |
| 지속시간 |
1 ~ 1999 초 |
|
외장재질 |
SPCC |
|
경보설정 |
접점신호 : 3SPDT
접점용량 : 250 VAC 3A
경보지연시간 : 0 ~ 1999초 |
|
전원 |
공급전원 |
AC 110/220V |
|
크기 |
96 W x 96 H |
|
설치방법 |
Bracket을 통한 Panel 설치 |
|
중량 |
1.5 kg |
|
품명
|

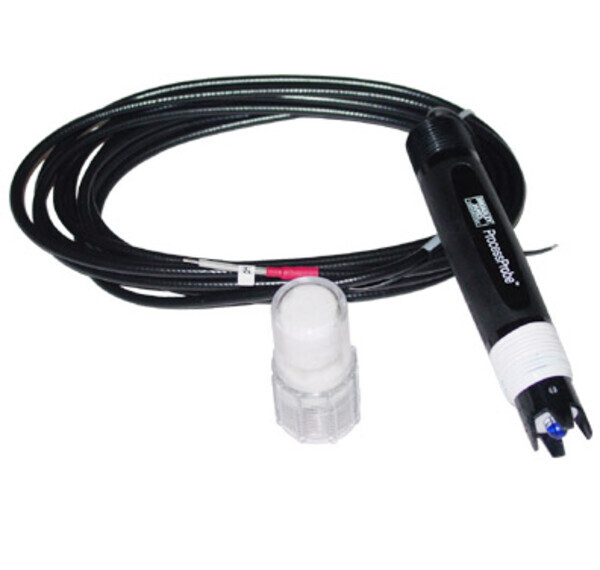

무보충형 ORP 전극(Electrode)
|
|
측정원리
|
유리전극 방식
|
|
측정범위
|
- 2000 ~ 2000 mV
|
|
사용온도
|
0 ∼ 105 ℃
|
|
사용압력
|
0 ~ 10 Kgf/cm2
|
|
비교전극
|
Ag / AgCl
|
|
침적부 재질
|
Ryton, Teflon & Glass
|
|
크기
|
22.2(Ø) × 150(L) mm
|
|
배관연결부
|
3/4
NPT
|
|
기본케이블
|
approx.
5m, BNC connector
옵션: Y단자
|
Alpha-1000 Series 관련 |
 |
|
|
|
TSPHCTP1002 관련 |
|
|
|
S400-RTPB0-A23BC 관련 |
|
|
|
ORP가 무엇인가요?
| ORP는 Oxidation-Reduction Potential의 약자로 산화-환원전위를 말합니다.
광의적인 의미에서
산화란 각 원소가 가지고 있는 산화수(Oxidation Number)가 증가하는 것을 말하고
환원이란 산화가 감소 즉, 음원자가의 증가를 말합니다.
산화·환원전위는 그 용액의 산화력 또는 환원력의 강도를 아는 척도로 사용됩니다.
전자 교환이 따르는 모든 화학반응은 산화·환원 반응이며 산화·환원력의 강도는 ORP를 측정함으로써 알 수 있습니다.
ORP의 측정은 계열의 강도 측정이며 용량을 측정할 수 없습니다.
ORP의 측정값으로부터 용액중의 산화제나 환원제의 농도는 알 수는 없고
단지 농도비만을 알 수 있다는 뜻입니다.
폐수처리에서 실용적인 입장에서는 산화제 또는 환원제의 비율만을 알면 충분한 경우가 많습니다.
또한, 산화력이 큰 용액인지 산화력이 큰 용액인지를 판단하는데도 사용됩니다.
|
