 특징 버전에 따른 다양한 형태의 전원,출력,릴레이 접점이 가능한 계기 적용분야 수처리시설, Pilot 시설, 생산공정, 양어장과 수소이온농도의 측정공업, 생물, 제약, 음료, 식료품현장의 수소이온농도를 지속적으로 측정하고 조절하도록 설계되었습니다.
기능 현재의 수처리시설에서 요구되어지는 연속적이고 안정적인 측정값을 출력합니다. 각각의 현장 요구에 맞는 다양한 전극들과 호환성을 가지고 있습니다.pH/ORP와 temperature의 4-20mA Output 2개의 아날로그출력 지원이 가능한 모델입니다.또한 계기 버전에 따른 다양한 옵션 채택이 가능하며 현장에 따라 전원,출력 신호,릴레이 접접 선택이 가능한 우수한 계기입니다.

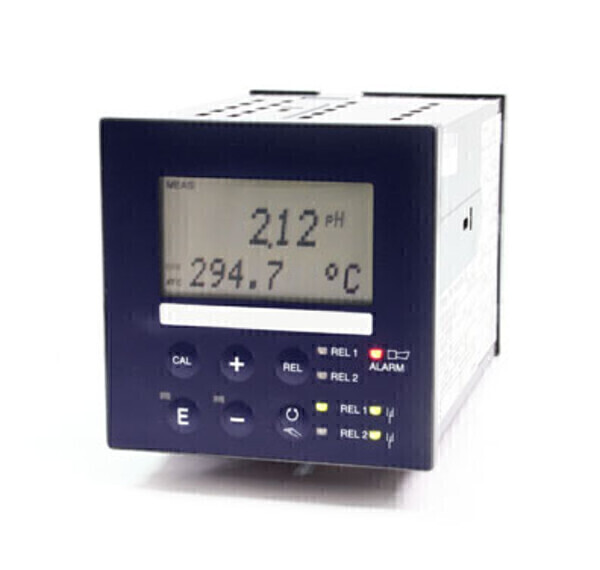

11352  Transmitter
|
모델명 |
OPM 223 |
|
측정항목 |
pH/ORP, 온도 |
|
측정범위 |
-2 ∼ 16 pH / -1500 ~
+1500mV / -20 ∼ 150℃ |
|
표시부 |
LCD, 2 Line, 5 & 9 digits, 상태 표시 |
|
분해능 |
0.01 pH/ 1mV / 0.1℃ |
|
지시편차(정밀도) |
측정값의 최대 0.5% |
|
재현성 |
측정값의 최대 0.2% |
|
한계주위온도 |
-20 ∼ 60℃ |
|
출력신호 |
측정값 출력 : 0/4 ∼ 20 mA ,galvanically
separated;
(error current 2.4/22 mA, Max Load 500Ω, Max resolution 700 digits/mA)
2output
signals pH/ORP and temp./pH or ORP/ set value
|
|
알람설정 |
Steady/ Fleeting contact
Alarm delay 0 ∼ 2000 s(min) |
|
경보설정 |
2 Relay contacts (AC 250V, 2A)
- Measurement limit contacts
- P(ID) controllers
- Timer for cleaning |
|
외장 |
IP 54(Front, Polyester), IP 30(Housing, Polycarbonate) |
|
설치방법 |
Panel mounting |
|
크기 |
96 × 96 × 145 mm |
|
설치방법 |
Panel mounting |
|
중량 |
약 0.7 kg |
|
전원 |
AC 110/220 V 50/60Hz |
|
품명
|
무보충형 ORP 전극(Electrode)
|
|
측정원리
|
유리전극 방식
|
|
측정범위
|
- 2000 ~ 2000 mV
|
|
사용온도
|
0 ∼ 105 ℃
|
|
사용압력
|
0 ~ 10 Kgf/cm2
|
|
비교전극
|
Ag / AgCl
|
|
침적부 재질
|
Ryton, Teflon & Glass
|
|
크기
|
22.2(Ø) × 150(L) mm
|
|
배관연결부
|
3/4
NPT
|
|
기본케이블
|
4.87 m
|
ISI Europa - pH/Redox 관련 |
 |
|
|
|
|
OPM-223-PR 관련 |
|
|
|
S400-ORP-N 관련 |
|
|
|
ORP가 무엇인가요?
| ORP는 Oxidation-Reduction Potential의 약자로 산화-환원전위를 말합니다.
광의적인 의미에서
산화란 각 원소가 가지고 있는 산화수(Oxidation Number)가 증가하는 것을 말하고
환원이란 산화가 감소 즉, 음원자가의 증가를 말합니다.
산화·환원전위는 그 용액의 산화력 또는 환원력의 강도를 아는 척도로 사용됩니다.
전자 교환이 따르는 모든 화학반응은 산화·환원 반응이며 산화·환원력의 강도는 ORP를 측정함으로써 알 수 있습니다.
ORP의 측정은 계열의 강도 측정이며 용량을 측정할 수 없습니다.
ORP의 측정값으로부터 용액중의 산화제나 환원제의 농도는 알 수는 없고
단지 농도비만을 알 수 있다는 뜻입니다.
폐수처리에서 실용적인 입장에서는 산화제 또는 환원제의 비율만을 알면 충분한 경우가 많습니다.
또한, 산화력이 큰 용액인지 산화력이 큰 용액인지를 판단하는데도 사용됩니다.
|
