 특징 0.055~ 20 uS/cm
K(셀상수)=0.01
4~20mA 아날로그 출력 적용분야 DI water, Pure Water, Utra-Pure Water 시설등의 연속 전도도 측정
기능 고집적회로(ASIC)를 채용하여 대화식 프로그램 방식을 구현하였습니다. 측정값을 절연회로에 의해 0/4~20mA 출력하여 신뢰도를 높였습니다. 현장 환경 맞는 경보신호(연속/간헐)를 사용할 수 있으며, 경보지연(0~1999초) 기능을 내장하고 있습니다. 내부 메모리(non-volatile memory) 는 비휘발성이므로 보전 기능을 갖추고 있어 설정된 측정 조건, 공정제어변수 및 표준화값을 안전하게 보호할 수 있습니다. 대형 LCD 화면을 채택하여 측정값, 프로그램 입력, 오류 메세지 등을 쉽게 판독할 수 있습니다. IP54등급의 표준외함(DIN1/4)을 적용하여 판넬에 간단히 취부할 수 있습니다. 계기 전면에 배열된 지시등(LED)은 제어 릴레이 구동상태, 경보상태 및 자동/수동 모드 운전상태를 표시해줍니다. 잠금 기능이 있어 임의 오동작을 막을 수 있습니다. 자동/수동 온도 보정기능(0~10.0%까지 온도 보정계수 입력 가능) 과 자동제어 기능 Hi/Lo, Hi/Hi, Lo/Hi, Lo/Lo 설정이 가능합니다.
Controller
사양
|
품명 |
Conductivity Controller
Model
: TSCONCTP1002
|
화면표시
|
Digital LCD
|
측정범위
|
전도도 |
0.000 ~ 1.999 μS/cm (K=0.01)
0.00 ~ 19.99 μS/cm (K=0.1,
0.01)
0.0 ~ 199.9 μS/cm (K= 0.1)
0 ~ 1999 μS/cm
(K=1.0)
0 ~ 5000 μS/cm (K=1.0)
0.00 ~19.99 mS/cm (K=1.0)
|
|
온도 |
-9.9 ~ 125 ℃(온도 측정 : PT100)
|
정밀도
|
전도도 |
± 1 % of F.S.
|
|
온도 |
± 0.5 ℃
|
분해능
|
전도도 |
0.001μS/cm, 0.01μS/cm, 0.1μS/cm, 1 μS/cm; 0.01mS/cm, 0.1 mS/cm
|
|
온도 |
0.1 ℃
|
온도보상
|
자동/수동
|
표준온도
|
25 ℃
|
전송출력
|
Isolated DC4~20mA
|
경보설정
|
2 SPDT, 1 Alarm : 250 VAC 3A
Hi/Lo, Hi/Hi, Lo/Hi, Lo/Lo 설정가능
|
High/Low Hysteresis Band : 0 ~ 10% Full Scale
|
전원
|
AC 110/220V, 50/60Hz
|
사용환경
|
-10 ∼ +50 ℃, 90% R.H. 이하
|
크기
|
96(W) × 96(H) mm
|

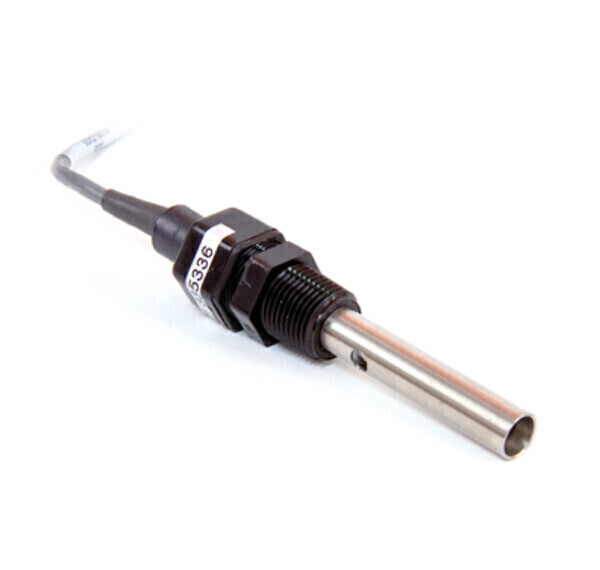

Conductivity Cell 사양
|
품명 |
Conductivity Cell(아래 측정범위 중 택
1) |
|
모델
|
ECCS10-0-01T |
ECCS10-0-1S
|
ECCS10-1-0S |
|
측정범위 |
0.055~20μS/cm |
0.5~200μS/cm |
0.01~
100mS/cm
|
|
Cell Constant, K |
0.01, 2-Cell |
0.1, 2-Cell |
1.0, 2-Cell
|
|
재질 |
Titanium |
SS316
|
|
연결부 |
1/2" NPT
|
|
최대압력 |
3.4Bar |
|
사용온도
|
-5~50℃ |
|
온도센서 |
Integrated Pt100 |
|
케이블길이 |
24.6 feet (7.5 m) |
Conductivity Cell & Temp Cell Series 관련 |
 |
|
|
|
|
|
|
Alpha-1000 Series 관련 |
|
|
|
|
TSCONCTP1002 관련 |
|
|
|
ECCS10-0-01T 관련 |
|
|
|
전도도 측정기 관련자료 |
|
|
|
액체 전도도계 관련자료
| 1.셀 상수에 따른 시료 적합한 적용 환경은?
k=0.01cm-1 or k=0.1cm-1 (순수 및 초순수 물, 반도체 현장)
k=0.4~1.0cm-1 (산업용 시료, 환경관련 일반적인 현장)
k=10cm-1 (매우 높은 전도도 값의 시료) |
