 특징 0.01~100mS/cm
4~20mA 아날로그출력
2 SPDT Relay 접점출력 적용분야 각종 환경 및 수처리 시설등의 연속 전도도 측정
기능 고집적회로(ASIC)를 채용하여 대화식 프로그램 방식을 구현하였습니다. 측정값을 절연회로에 의해 0/4~20mA 출력하여 신뢰도를 높였습니다. 현장 환경 맞는 경보신호(연속/간헐)를 사용할 수 있으며, 내부 메모리(non-volatile memory) 는 비휘발성이므로 보전 기능을 갖추고 있어 설정된 측정 조건, 공정제어변수 및 표준화값을 안전하게 보호할 수 있습니다. 대형 LCD 화면을 채택하여 측정값, 프로그램 입력, 오류 메세지 등을 쉽게 판독할 수 있습니다. 계기 전면에 배열된 지시등(LED)은 제어 릴레이 구동상태를 표시해줍니다.셀상수(K)를 선택하여 측정 조건에 맞게 사용할 수 있습니다.

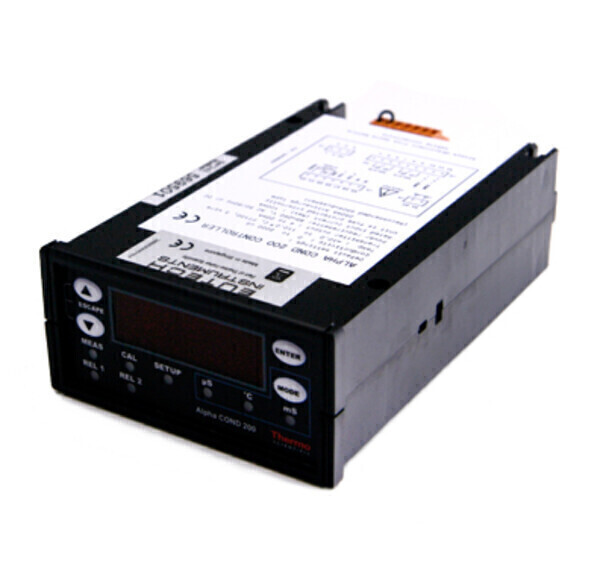

Controller 사양
| 품명 |
Conductivity
Controller
model : TSCONCTP0200 |
화면표시
|
Digital LCD
|
측정범위
|
전도도 |
0.00 ~ 20.00 μS/cm
(K=0.1)
0.0 ~ 200.0 μS/cm (K= 0.1)
0.0
~ 200 μS/cm (K=1)
0~2000 uS/cm
(K=1)
0.00 ~10.00 mS/cm
(K=1)
0.00 ~20.00 mS/cm
(K=1)
0.0 ~200.0mS/cm
(K=1)
0.0 ~200.0mS/cm
(K=10)
|
| 온도 |
-9.9 ~ 110 ℃(온도 측정 :
PT100)
|
정밀도
|
전도도 |
± 1 % of F.S.
|
| 온도 |
± 0.5 ℃
|
분해능
|
전도도 |
0.01μS/cm, 0.1μS/cm,
1μS/cm, 0.01mS/cm, 0.01 mS/cm,
0.1 mS/cm |
| 온도 |
0.1 ℃
|
온도보상
|
자동/수동
|
표준온도
|
25 ℃
|
접점출력 |
2 SPDT Relay (제어 접점)
접점용량 : 250 VAC 3A |
전송출력
|
4~20mA
|
전원
|
AC 110/220V,
50/60Hz
|
사용환경
|
-10 ∼ +50 ℃, 10~95% R.H.
(non-condensing) |
크기
|
96 ×48 ×150mm
|
|
무게
|
300g(350g
boxed)
|
전극 사양
|
품명 |
Conductivity Cell |
|
모델
|
ECCS10-0-1S
|
ECCS10-1-0S |
|
측정범위 |
0.5~200μS/cm |
0.01~100mS/cm |
|
Cell Constant, K |
0.1, 2-Cell |
1.0, 2-Cell |
|
재질 |
SS316 |
|
연결부 |
1/2" NPT
|
|
최대압력 |
3.4 Bar |
|
사용온도
|
-5~50℃
|
|
온도센서 |
Integrated Pt100 |
|
케이블길이 |
24.6 feet (7.6 m) |
Conductivity Cell & Temp Cell Series 관련 |
 |
|
|
|
|
|
|
Alpha-200 Series 관련 |
|
|
|
|
TSCONCTP0200 관련 |
|
|
|
ECCS10-1-0S 관련 |
|
|
|
ECCON1413BT 관련 |
|
|
|
전도도 측정기 관련자료 |
|
|
|
액체 전도도계 관련자료
| 1.셀 상수에 따른 시료 적합한 적용 환경은?
k=0.01cm-1 or k=0.1cm-1 (순수 및 초순수 물, 반도체 현장)
k=0.4~1.0cm-1 (산업용 시료, 환경관련 일반적인 현장)
k=10cm-1 (매우 높은 전도도 값의 시료) |
