  저울/기타계측기 >> 도막두께측정기 >> 철    모델 : QN-5500C-F1

소비자 가격 : 가격문의

재고여부 : 20일 이내

배 송 료 : 당사(선불), 고중량 제품 제외

담 당 자 : 계측기 기술영업부 02-6292-1000

제품사양 기술사양 제품문의




제품사진

제품사진

제품사진

제품사진

제품사진

제품사진



제품상세정보 제품사양 기술자료 제품Q&A 배경
특징
철용(케이블/일체형)
측정범위: 0 ~ 1250um
최소분해능: 0.1um


적용분야

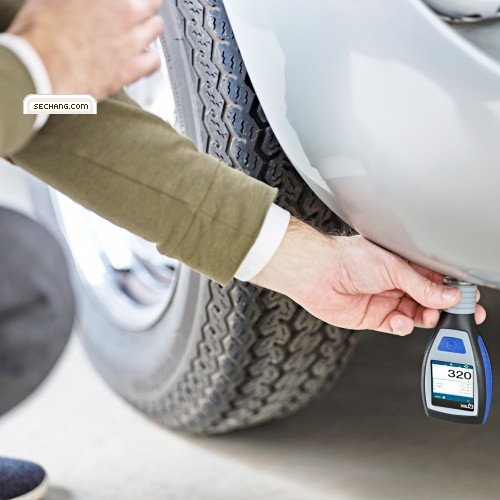

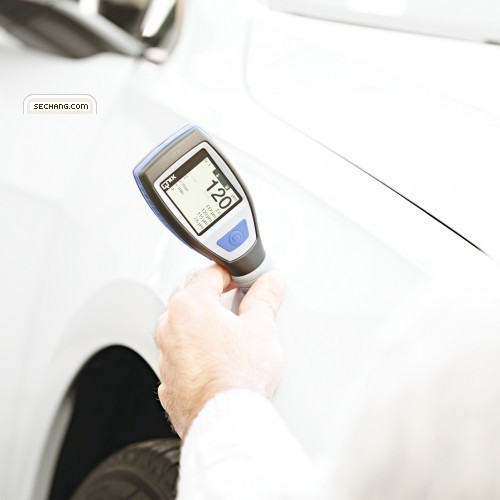

- 산업용 코팅, 일반 용재의 보호 코팅, 및 자동차 전문가 및 중고자동차 거래시 차량성능평가 등
- 자성체 위의 비자성 코팅 측정, 예를 들면 철 또는 철합금 소재 위의 페인트, 에나멜, 플라스틱, 세라믹, 고무, 유리, 분체도장, 또는 크롬, 동, 아연, 등을 측정할 수 있습니다.(니켈 도금 제외)


기능
- 디스플레이의 방향을 자동으로 인식하여 회전하는 고위도 2인치 대형 컬러 LCD 사용으로 사용자의 편의성을 한 단계 높이고, 조명이 약한 조건에서도 모든 위치에서 측정 값을 쉽게 읽을 수 있습니다.
- 야외 현장에서 작업 할 때, 평균값, 표준 편차, 최고 및 최저 측정 값 표시 등 현재 측정에 필요한 모든 통계 정보를 확인할 수 있습니다.
- 원 버튼 조작으로 원소재 또는 함께 제공되는 영점판에서 빠르고 안정적으로 조정할 수 있습니다.

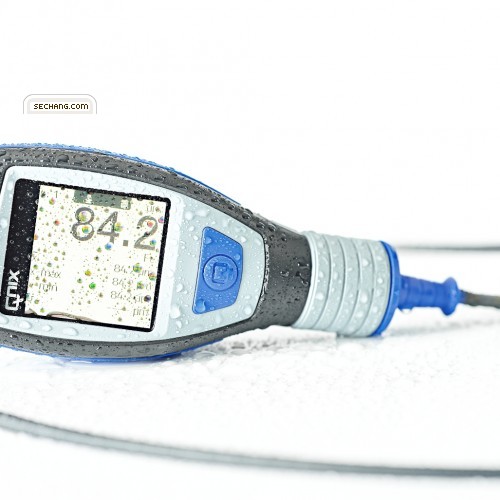

- IP65 먼지 및 생활 방수 기능, 사용 수명이 긴 루비 프로브 헤드를 사용하였고 솔벤트 세정이 가능한 내 화학성 소재(아세톤, 니트로희석)적용


제품상세정보 제품사양 기술자료 제품Q&A 배경



본체 사양



Electrical Detail

전원

2 x AAA 또는 USB

50% 미만 배터리 잔량시 보관 가능 기간

1년 미만 (배터리 또는 보관 환경에 따라 상이)

1초당 1회 측정시 배터리 수명

60,000회 측정 가능

내부 보조 배터리 사용 시간

2년 미만 (배터리 또는 보관 환경에 따라 상이)

디스플레이

IPS-LCD, 2", 칼라, 350 cd/m2 , 시야각 70°

Mechanical Detail

Material Housing parts hard*

PA12 GF30

Material Housing parts soft**

TPE-U

Material sensor holder(transparent)*

Trogamid® (CX7323)

스크레치 발지 스크린 보호 글라스 등급

H6

디스플레이 보호 글라스 두께

2 mm

제품 크기(H x W x D)

136 x 63 x 42 mm

제품 무게

132 g

Robustness / external conditions

IP 등급

IP65

작동 온도

-20 ~ 70 °C

보관 온도

-20 ~ 70 °C

* 젖은 천으로 닦으십시오. 아세톤, 니트로 희석, 브레이크 클리너 및 에탄올에 대한 내 화학성.

** 젖은 천으로 닦으십시오. 니트로 희석, 브레이크 클리너 및 에탄올에 대한 내 화학성.





프로브 사양



Technical measurements

RGB-LED 프로브(측정 상태 표시)

YES

측정 원리

magnetic: magnetic field amendment/ hall-effect Fe /whirl current NFe

국제 표준

DIN EN ISO 2808, DIN 50981, DIN 50984, ISO 2178, BS 5411 (3 & 11), BS 3900-C5, ASTM B 499, ISO 2360, ASTM D 1400, ASTM D 1186, ASTM D 7091

측정 범위

프로브에 따라 다름

측정 속도

>120회/분

측정 정밀도

 Fe

2.0 mm 까지: ± (1 µm + 측정값의 2 % )

2.0 mm 부터: 측정값의 ± 3 %

 NFe

2.0 mm 까지: ± ( 2 µm + 측정값의 2 % )

2.0 mm 부터: 측정값의 ± 3 %

최소 측정 면적

직경 14.5 mm

최소 측정 곡면

볼록면: 6 mm

오목면: 50 mm

최소 소재 두께

Fe: 0.1 mm

NFe: 0.05 mm

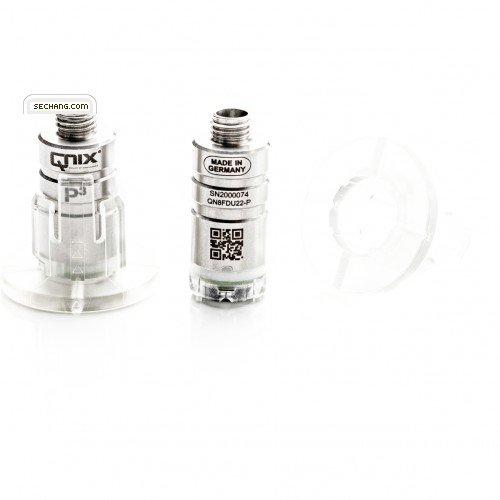

프로브 소재 사양

프로브 하우징 Top*

Stainless steel V4A (1.4305)

프로브 하우징 Bottom*

Trogamid® (CX7323)

프로브 팁*

Ruby, polished (Al203)

크기(높이 / 직경)

34.5 mm / 14.5 mm

무게

11.9 g

보호 등급 및 사용 환경

IP 등급

IP65

사용온도

-20 °C ~ 70 °C

보관온도

-20 °C ~ 70 °C

연속 측정시 최대 표면 온도

80 °C

일반 측정 시 최대 표면 온도(2초 인터벌)

100 °C

 * 젖은 천으로 닦으십시오. 아세톤(키보드 또는 고무 보호 프레임과 같은 부드러운 고무 부품 제외), 니트로 희석 및 에탄올에 대한 내 화학성.



제품상세정보 제품사양 기술자료 제품Q&A 배경
워드뷰어 엑셀뷰어 아래아한글뷰어 파워포인트뷰어 아크로벳리더뷰어



제품상세정보 제품사양 기술자료 제품Q&A 배경


  휴대형에서 철용/비철용 도막두께측정기 구분 방법은?





고객 중에는 저렴한 도막 두께측정기를 찾으시는 분이 많습니다.
하지만, 모든 경우가 휴대형으로 측정 가능하지는 않습니다.

우선 휴대형으로 측정하기 위해서는 크게 두가지의 경우입니다.
1.자성체 위에 비자성체 (철)
2.전도체 위에 비전도체 (비철)

즉 철위에 페인트의 경우,
자성체 위의 비자성체가 되므로 철용 휴대형 코팅두께측정기로 측정이 가능하게 됩니다.

또한 구리 위에 페인트 같은 경우에도
전도체 위에 비전도체의 경우가 되므로 비철용 코팅두께측정기로 측정기 가능하게 됩니다.

철용 도막두께측정기의 측정가능한 조합
철소재 위에 다음과 같은 도금이 올라가는 경우에 해당합니다.
알루미늄 황동(신주) 청동 카드늄 경질크롬 동 에폭시 아연 라커 분체도장 페인트 고무 주석 바니쉬 코팅

비철용 도막두께측정기의 측정가능한 조합
알루니늄 소재 : 아노다이징 에폭시 라커 페인트 플라스틱 고무 바니쉬 코팅
황동(신주) 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
청동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
마그네슘 소재 : 아노다이징 페인트 플라스틱 코팅
스테인레스 소재 : 에폭시 라커 페인트 플라스틱 코팅
티타뇸 소재 : 에폭시 페인트 플라스틱 코팅
우라늄 소재 : 페인트 플라스틱 고무 코팅
아연소재 : 에폭시 라커 페인트 플라스틱 코팅


궁금하신 점에 대해 해당 분야의 전문가가 상담해드립니다.

제품문의 버튼을 누르시면 입력폼이 출력됩니다.
담당자의 이름을 클릭하시면 직통 번호를 확인하실 수 있습니다.

제품문의

일자 고객이름 분야 제목 결과 담당자
2022-11-28김명 *문의-기타 pH 농도계 초음파세정형 견적완료정환균
2022-11-24김동 *문의-기타 제품명과 MSDS 품명 불일치로완료정환균
2022-11-23이승 *문의-기타 TOC 검교정 여부 문의완료정환균
2022-11-22허은 *문의-기타 수분측정기 견적 의뢰완료오은수
2022-11-18남승 *문의-기타 휴대용 경도 분석기기 문의완료정환균
2022-11-11함예 *문의-기타 수질분석기기 견적요청드립니완료정환균
2022-11-10허재 *문의-기타 [문의] 탁도계 견적 및 문의완료정환균
2022-11-07김종 *문의-기타 ss 측정기,cu 측정기 문의완료정환균
2022-11-02김한 *수질 전도도 측정기 문의 (EC-411완료오은수
2022-10-28강승 *문의-기타 과산화수소 농도 측정기 완료정환균
NO.1
도막두께측정기
  셋트일 경우엔 표준 부속품이 포함됨.
일부 사진만 표시될 수 있습니다.

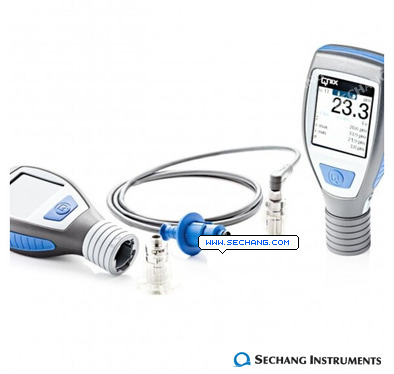

  구성내역

- QNix 5500 본체
- 프로브(1.25mm)
- FE 및 NFE 기준 플레이트 및 2개의 테스트용 필름
- 테스트 인증서
- 사용자설명서(한글)
- 프로브 홀더, 프로브 케이블
- 2개의 Mignon 배터리 1.5V (AA) 알카라인
- 운송 및 보관용 플라스틱 케이스
