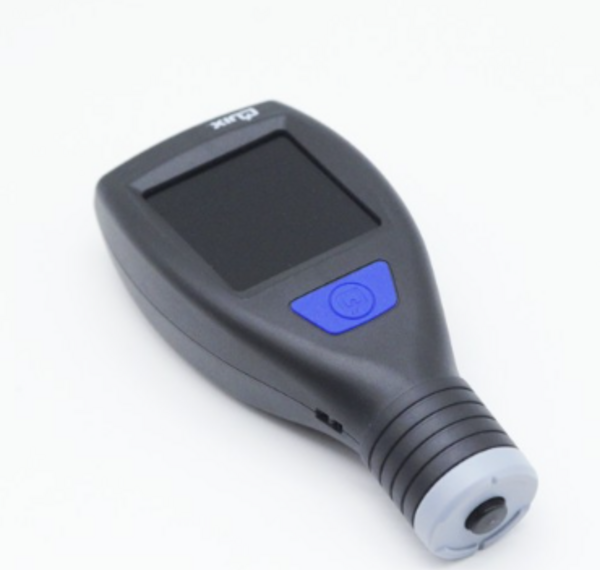

 특징 QNix 4600은
Fe 3mm(3000µm),
Dual Fe/NFe (1200~5000µm) 측정 범위 적용분야 차량 도장 평가,
산업 도장 공정,
파우더 코팅 검사,
일반 도막 두께 분석,
측정가능한 샘플 : 철(鐵)금속 소재 위의 비자성(非磁性) 코팅
비자성(Non-Magnetic) 코팅 : 분체도장 페인트 인산염피막 경질크롬 동 에폭시 용융아연 라커 알루미늄 황동(신주) 청동 카드늄 플라스틱 고무 등
철(Ferrous)금속 : 철 철합금 등
측정가능한 샘플 : 비철(非鐵)금속 위의 비전도성(非傳導性) 코팅
비전도(Non-Conductivity) 코팅 : 양극산화피막 아노다이징 분체도장 페인트 인산염피막 라커 에폭시 플라스틱 고무 등
비철(Non-Ferrous)금속 : 알루미늄 황동(신주) 청동 동 마그네슘 티타늄 우라늄 아연 등 기능 정확성과 신뢰성: 자기장 및 와전류 방식으로 Fe/NFe 기판에서 ±2%의 높은 정확도 제공.
빠른 속도: 1분에 100회 이상 측정 가능.
사용자 친화적 설계: 넓은 접촉면과 낮은 무게중심으로 측정 오류 방지.
편리한 디스플레이: 2인치 컬러 IPS LCD, 자동 화면 회전 (0°, 90°, 180°, 270°).
견고한 내구성: -20°C ~ 70°C 보관 가능, 최대 90% 상대 습도에서도 작동.
다양한 통계 데이터 제공: 평균값, 표준 편차, 최대/최소값.
|
모델명
|
QN-4600
|
|
제조사
|
Automation Dr.Nix (독일)
|
|
소재
|
철 : Fe 전극
비철 : NFe 전극
|
|
측정범위
|
- 철 전용: 최대 3mm
- 철-비철 겸용: 1.2mm / 3mm / 5mm
|
|
측정원리
|
철:마그네틱 플럭스 (Hall-Effect)
비철:와전류식(Eddy-Current)
|
|
측정단위
|
um / mil 변환가능
|
|
측정값 표시
|
1 um
|
|
정밀도
|
기본 : ±2 um + 측정값의 3%
|
|
최소측정면적
|
10 × 10 mm²
|
|
최소곡면면적
|
평면 20mm, 곡면 10mm
|
|
최소하지두께
|
Fe : 0.2 mm
NFe : 0.05 mm
|
|
사용온도
|
보관 : -10 ~ 60 °c
작동 : 0 ~ 50 °c
|
|
화면표시
|
디지탈 (LCD)
측정값 자동Hold
|
|
전극
|
1포인트, 내부전극
|
|
측정속도
|
약 100회 / 분
|
|
표준/규격
|
- DIN EN ISO 2808, ISO 2178, ISO 2360
- ASTM B 499, ASTM D 7091
|
|
무상보증기간
|
3년
|
|
전원
|
1.5V x 2 (알카라인 건전지, AA)
10초이상사용하지 않을시 자동전원차단
|
|
크기
|
135 x 63 x 43mm (내부전극 포함)
|
|
중량
|
100g (건전지 포함)
|
Quanix-4200/4500 관련 |
 |
|
|
|
|
|
QN-4600 관련 |
|
|
|
휴대형에서 철용/비철용 도막두께측정기 구분 방법은?
| 고객 중에는 저렴한 도막 두께측정기를 찾으시는 분이 많습니다.
하지만, 모든 경우가 휴대형으로 측정 가능하지는 않습니다.
우선 휴대형으로 측정하기 위해서는 크게 두가지의 경우입니다.
1.자성체 위에 비자성체 (철)
2.전도체 위에 비전도체 (비철)
즉 철위에 페인트의 경우,
자성체 위의 비자성체가 되므로 철용 휴대형 코팅두께측정기로 측정이 가능하게 됩니다.
또한 구리 위에 페인트 같은 경우에도
전도체 위에 비전도체의 경우가 되므로 비철용 코팅두께측정기로 측정기 가능하게 됩니다.
철용 도막두께측정기의 측정가능한 조합
철소재 위에 다음과 같은 도금이 올라가는 경우에 해당합니다.
알루미늄 황동(신주) 청동 카드늄 경질크롬 동 에폭시 아연 라커 분체도장 페인트 고무 주석 바니쉬 코팅
비철용 도막두께측정기의 측정가능한 조합
알루니늄 소재 : 아노다이징 에폭시 라커 페인트 플라스틱 고무 바니쉬 코팅
황동(신주) 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
청동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
마그네슘 소재 : 아노다이징 페인트 플라스틱 코팅
스테인레스 소재 : 에폭시 라커 페인트 플라스틱 코팅
티타뇸 소재 : 에폭시 페인트 플라스틱 코팅
우라늄 소재 : 페인트 플라스틱 고무 코팅
아연소재 : 에폭시 라커 페인트 플라스틱 코팅 |
