 특징 안티몬전극
불산2%이상 사용

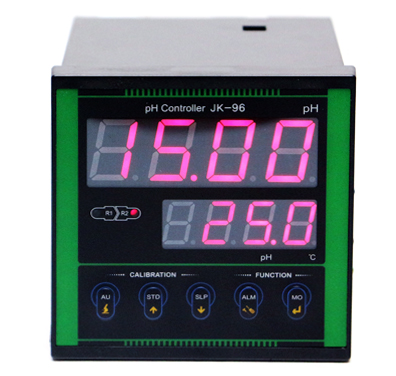

JK-96
96X96(Panel type)
아날로그출력(4~20mA)
RS-485 통신(옵션) 적용분야 정수, 오수 및 폐수처리장,Plant Control 및 생산공정,수영장 및 광천, 온천수,생산품의 공정라인 및 도금처리설비 기능 Microprocessor-based Digital Program Controller.
Large 7- Segment 8Digit & Status FND, Isolated 4~20mA DC 출력.
세정을 위한 접점 출력 및 출력 시그널 홀딩 기능.,SPDT Switching 4 Relay or 2 Relay Include.
자동 버퍼인식에 의한 자동교정 및 수동교정,자동 및 수동 온도보상
RS485 통신 포트 내장
|
품
명
|
pH Controller
|
|
모
델 |
JK-96 |
|
범위
|
pH
|
0 ~ 14.00
pH
|
|
온도
|
0 ~ 100.0
℃
|
|
정 밀 도
|
0.5% F.S.
(pH)
|
|
재 현 성
|
0.5% F.S.
(pH)
|
|
사용 온도
|
-5도 ~ 45℃
|
|
사용 습도
|
90 % RH 이하
|
|
온도 보상
|
0 ~100℃
|
|
센서 교정
|
2점 수동 및 3점 자동 교정
|
|
응답성
|
10 sec. 이내
|
|
전원
|
AC 85V ~ 250V AC
50/60HZ
|
|
출력
|
Analog Output
|
4~20mA Isolation
|
|
통신출력
|
RS-485(Option)
|
|
릴레이출력
|
2RELAY
SPDT AC
250V3A MAX
|
|
소비전력
|
약5
VA
|
|
외함재질
|
외함
|
STEEL
|
|
전면
|
ABS
|
|
키패드
|
Menbrane
|
|
크기
|
96
* 96
mm 깊이
110mm
|
|
중량
|
약
0.5kg
|
|
설치방법
|
PANEL
MOUNT
TYPE
|
센서사양(at 25℃)
|
측정 전극 |
99.99% pb |
|
측정범위 |
2.00~ 12.00pH |
|
측정정밀도
|
±0.5 |
|
1pH당 기전력
|
57mV이상 |
|
사용온도 |
0~60 ℃ |
|
사용압력 |
0 ~ 6 Bar |
|
비교전극 |
Ag / AgCl |
|
비교전극
전위
|
±5mV이내 |
|
비교전극 내부액 |
포화KCL Gel |
|
액락저항
|
20kohm이하
|
|
액락부
|
PVC
|
|
케이블
|
pH전용케이블,
5m(연장가능)
|
|
온도보상 소자 |
없음 |
|
단말
|
Y단자.
BNC단자
|
|
단자배선
|
G=Glass,
R=비교
|
|
절연저항
|
10만Mohm이상
|
|
고무홀더재질
|
없음
|
|
전극캡소재
|
silicon
Rubber
|
|
전극재질
|
PVC
|
|
pH7기전력
|
±20mV이내 |
760 동도금 측정기 관련 |
 |
|
|
|
GR group: pH&orp sensors 관련 |
|
|
|
|
GRN-1A 관련 |
|
|
|
HR-1000 관련 |
|
|
|
PH4.00 관련 |
|
|
|
PH7.00 관련 |
|
|
|
안티몬 전극은 언제 사용합니까?(설치형)
| 불산(Hydrofluoric Acid)에서 사용합니다.
하지만, 안티몬 전극 전용 pH 측정기와 함께 사용하셔야 합니다.
측정 유체가 Fluoride 일 경우, 유리 전극을 사용하십시오.
하지만, 유체가 Hydrofluoric 일 경우 안티몬 전극을 사용하는 것이 좋습니다.
pH6 이상일 경우, Hydrofluoric이라 하더라도 유리 전극을 사용하는 것이 좋습니다.
즉, 안티몬 사용 조건은 Hydrofluoric 이고 pH 6 이하인 조건입니다.
안티몬 전극의 적용시 다음과 같은 점에 유의합니다.
1. PH3 ~ 8 이외의 범위에서는 선형성이 다소 떨어 질 수 있습니다.
2. 전극 측정값은 측정 유체에 존재하는 산화/환원 전위에 의해 영향을 받을 수 있습니다.
3. 구리, 주석, 납 등의 금속이 측정유체에 녹아 있을 경우, 안티몬 전극의 전기화학적 반응은 방해를 받을 수 있습니다. (이럴 경우 pH 측정이 불가능 할 수도 있습니다.)
4. 유리전극의 경우 온도변수는 1℃당 0.4mV이나 안티몬 전극의 경우 온도변수는 1℃당 1 ~ 3mV입니다.
5. 안티몬에서는 비교전극이 필요 하지 않습니다.
6. 안티몬 전극은 전극 끝부분에 산화물이 발생하게 되는데, 이 산화물은 유지관리 과정에서 아주 가는 사포로 닦아내면 됩니다. 하지만 pH 3 ~ pH 6사이에서 측정할 경우에는 산화물은 거의 발생하지 않습니다.
7. 측정의 재현성은 일정하게 유속이 유지될 때 높은 재현성을 얻을 수 있습니다.
8. 용존 산소량도 측정 값에 영향을 주기 때문에, 용존 산소 값을 일정하게 유지 할 때 정확한 값을 얻을 수 있습니다. |
센서와 본체 사이에 어떤 케이블을 사용합니까?(설치형)
| pH센서는 pH전용케이블을 사용하셔야 합니다.
다른 pH Cable을 사용할 경우에는 신호가 불안정해집니다.
케이블을 연결할때는 중계박스를 사용해 주어야 합니다. |
자동온도보상에 대해서 알고 싶습니다.
| pH는 온도와 상관관계가 있습니다.
즉, 온도가 변할때에 pH값도 함께 변함니다.
인산염 표준액은 섭씨0도에서 ph6.98을 나타내지만, 섭씨60도에서는 ph6.84를 나타냅니다.
이런 변화를 계기에서 자동으로 조정해 주는 것을 "자동온도보상"이라고 합니다.
자동온도보상이 되는 계기는 특별한 조정없이 측정된 값을 그냥 사용하시면 됩니다.
저가의 pH에는 온도계가 내장되어 있지 않습니다.
값이 싸기는 하겠지만 정확한 pH값을 측정하지는 못합니다.
온도 변화가 심할 수록 부정확하기 때문입니다. 자동온도보상 기능이 있는 pH를 권장합니다.
당사에서 취급하는 모든 휴대형 pH제품은 자동온도보상 기능이 있습니다.
|
표준 교정액을 사용했으나 교정이 되지 않습니다.
| 다음과 같은 원인이 있을 수 있습니다.
1. 전극의 파손 또는 오염
전극에는 미세한 구멍이 나 있습니다.
오염이 되거나 잘못된 관리로 인해 구멍이 막히게 되면 센서가 정상작동할 수 없습니다.
2. 표준교정액의 불량
교정액이 너무 오래되었거나, 수차례의 측정으로 인해 섞이게 되면 교정에 문제가 발생할 수 있습니다.
3. 센서와 본체간에 부적절한 규격의 케이블의 연결 (설치형의 경우)
항상 pH전용 케이블을 사용하십시오.
케이블이 끊어졌을 경우에는 중계박스를 사용해 이음새를 처리해야 합니다.
|
