 특징 0.00~199.99ppt
10uS/cm~500.0mS/cm
High Temperature Process
아날로그 출력(TDS)
RS-485 적용분야 초 순수, 보일러 수, 폐수 처리, 식수, RO 시스템, 냉각수, 중간 / 높은 전도도, 양식업 연속 전도도 측정 기능 - 비저항 / 전도도 / 염분 / TDS 변환기입니다.
- 최고 0.001μS/cm의 높은 전도도 분해능
- 전도도 또는 저항률 센서와 호환 가능합니다.
- 2- 또는 4- 전극 전도성 셀과 호환 가능합니다.
- 텍스트 및 그래픽 일러스트레이션, 명확한 기호 및 이해하기 쉽습니다.
- 자동 감지 백라이트 및 명암 설정 기능이 있는 대형 LCM입니다.
- 암호 및 다중 키 설계 보안 강화 기능이 있습니다.
- NTC30K, PT-1000 또는 PT-100으로 자동 온도 보상
- 비선형 또는 선형에 의한 온도 계수 보상
- 제품 조정 기능의 미세 조정으로 높은 정확도 보장합니다.
- DC 0/4 ~ 20mA에서 절연 전류 출력 2 세트, 최대. 부하 500Ω
- Hi/Lo, Hi/Hi, Lo/Lo 선택 가능 프로그램 가능한 2 개의 접점 출력이 있습니다.
- 설정한 시간 간격으로 자동 센서 청소 기능이 있습니다.
- 멀리 떨어진 곳에서도 한 눈에 인식을 위한 3 개의 별도의 LED 알람이 표시됩니다.
- 측정 값을 문자, 그림 또는 차트 화면 중에 선택 가능합니다.
- 추적 모드는 3분에서 4주 프로그램까지의 측정값 곡선을 표시 가능합니다.
- 로그북 기능 탑재되어 있습니다.
- 하나의 아날로그 출력 및 RS-485 인터페이스 장착되어 있습니다.
|
품명 |
EC-4310 |
EC-4310RS
|
|
측정 범위 |
전도도 |
0.000uS/cm~2000mS/cm(depends
on selected sensor)
in 7 ranges; Auto or Fixed
|
|
비저항
|
0.00~20.00Mohm.cm,
±1%(± 1Digit)
|
|
염분 |
0.0~70.0ppt |
|
TDS
|
0ppm~19999ppm; 0.00~199.99ppt
|
|
온도
|
-30.0~200.0 ℃,±2℃(± 1digit) |
|
셀상수 |
K=0.01,0.05,0.1, 0.5, 10.00cm-1 fixed
freely selectable 0.0080~19.99cm-1
|
|
온도보상
|
Automatic with PT-1000/100 or NTC 30K or manual adjustment
|
|
화면표시
|
Large LCM with auto-sense backlight and contrast function
|
|
아날로그출력1 |
Isolated DC 0/4~20mA corresponding
to measurement,
max load 500Ω
|
|
아날로그출력2
|
Isolated DC 0/4~20mA corresponding to Temp.,
max. load 500Ω
|
-
|
|
시리얼인터페이스
|
-
|
RS-485(MODBUS RTU or ASCII)
|
|
접점
|
Contact
|
240VAC, 0.5A max. (recommend)
|
|
Activate
|
Hi/Lo, Hi/Hi,Lo/Lo selectable two limited programmable, ON/OFF
|
|
세정
|
Contact
|
240VAC, 0.5A max. (recommend)
|
|
Time
|
ON:0~99min 59sec, OFF:0~999hours 59min
|
|
대기
온도 |
0~50 ℃
|
|
저장 온도
|
-20~70 ℃
|
|
전원
|
100~240VAC±10%, 50~60Hz
|
|
설치방법
|
Wall or pipe or panel mounting
|
|
크기 |
144mm × 144 mm ×
115 mm (H×W×D)
|
|
Cuf
off 치수 |
138mm x 138mm (H x W)
|
|
중량 |
0.8 kg |
|
Certification
|
IP65(NEMA 4X)
|
|
품명 |
Resistivity / Conductivity Cell |
|
Type
|
4 - Cell
|
2 - Cell
|
4- Cell
|
|
모델
|
8-244-10 |
8-11-3
|
8-221
|
8-222
|
8-223 |
8-241
|
8-241-01 |

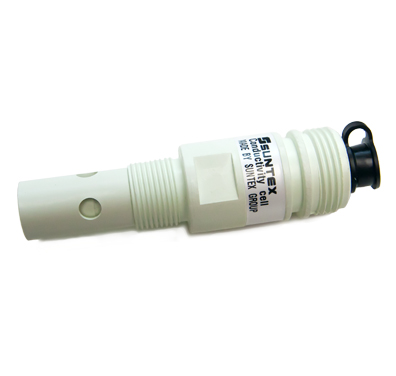

8-242
|
|
측정범위 |
20uS/cm~
500mS/cm
|
0.05~
100.0uS/cm
|
0.05~
20.0uS/cm
|
0.05~
100.0uS/cm
|
0.1~
200.0uS/cm
|
10.00uS~
500mS/cm
|
10.00uS~
500mS/cm
|
10.00uS~
500mS/cm
|
|
|
1 0~
20.0MΩ.cm
|
0 00~
20.0MΩ.cm
|
0 00~
18.0MΩ.cm
|
0 00~
10.0MΩ.cm
|
|
|
|
|
적용분야 |
Process |
Pure water
|
Ultra pure water |
Pure water |
R.O. water |
Process Wastewater |
HF resistant Process Wastewater |
High Temperature Process |
|
연결부
|
1/2" NPT |
1/2" NPT |
3/4" NPT |
3/4" NPT |
3/4" NPT |
3/4" NPT |
3/4" NPT |
3/4" NPT |
|
삽입길이
|
약
82mm |
약
98mm |
63mm |
63mm |
48mm |
40mm |
40mm |
40mm |
|
Cell Constant, K |
0.3 |
0.05
|
0.01
|
0.05
|
0.1 |
0.5
|
0.5 |
0.5
|
|
재질(body) |
Epoxy resin
|
SS316L
|
CPVC
|
CPVC
|
CPVC
|
PPS
|
PPS
|
PVDF
|
|
재질(electrode)
|
Graphite
|
SS316L
|
Titanium
|
Titanium
|
Titanium
|
Titanium,
PPS
|
Monel,
PPS
|
Titanium,
PVDF
|
|
HF Resistant electrode
|
적용불가
|
적용불가
|
적용불가
|
적용불가
|
적용불가
|
적용불가
|
적용가능
|
적용불가
|
|
압력 |
0~7 Bar@25℃ |
|
사용온도
|
0~70℃
|
0~45℃
|
0~70℃
|
0~70℃
|
0~70℃
|
0~120℃
|
0~120℃
|
0~120℃
|
|
온도센서 |
NTC30K |
|

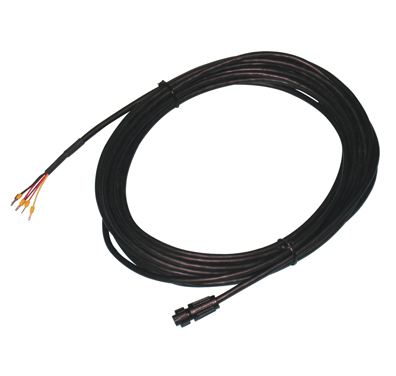

케이블
길이
|
10m |
10m
|
분리형
|
분리형
|
분리형
|
분리형
|
분리형
|
분리형
|
