 특징 0~1000ppm
침적형사용(오픈탱크에서)
아날로그출력 및 RS-485 적용분야 Wastewater effluent, Cooling water, Activated sludge process, Digestion sludge process
|
제품구성 |
|

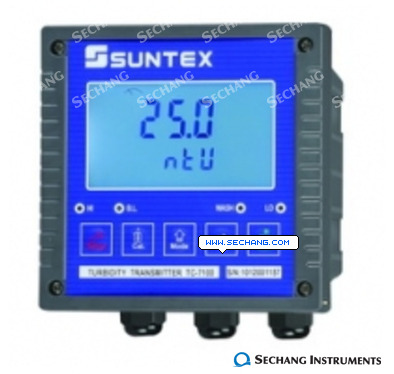

전송기(본체) |
TC-7310RS |
|
검출기(센서) |
6OPT-TCS-1000(침적형) |
|
전송기 |
|
모델명 |
TC-7310RS |
|
측정단위 |
Turbidity:NTU,FTU,FNU
Suspended Solids:ppm, mg/l
|
|
측정범위
|
0~100NTU (TC-100 Sensor)
0~500NTU (TC-500 Sensor)
0~3000NTU (TC-3000 Sensor)
0~1000ppm (TCs-1000 Sensor)
|
|
분해능 |
0.01 NTU (TC-100 Sensor)
0.1 NTU (TC-500 Sensor)
1 NTU (TC-3000 Sensor)
0.1 ppm (TCS-1000 Sensor)
|
|
주변온도 |
0 ~ 50°C
|
|
저장온도 |
-20 ~ 70°C
|
|
디스플레이 |
Large LCM with sensor for backlight and contrast
|
|
Text mode: Numerical display
|
|
Chart mode: 3 min real-time dynamic graph
|
|
Trace mode: Programmable 3 min to 4 week trend graph
|
|
아날로그출력 |
Isolated DC 0/4~20 mA corresponding to Turb/SS, max load
500Ω
|
|
시리얼 인터페이스
|
RS-485(MODBUS RTU or ASCII)
|
|
로그북
|
50 events
|
|
셋팅 |
Contact
|
240 VAC, 0.5A max. (recommended)
|
|
Activate
|
Two sets Hi/Lo programmable, ON/OFF
|
|
세척 |
ON:0~99분59초. / OFF: 0~999시간59분
|
|
센서 와이퍼
|
자동, 내부 10분 또는 30분 간격 고정된 내부 기능
|
|
수동, 2~9분 또는 2~29분 설정
|
|
전압출력 |
DC ±12V
|
|
전원 |
100V~240VAC±10%, 8W max.,50/60Hz
|
|
설치 |
Wall mounting, Pipe mounting, Panel mounting
|
|
크기 |
144 mm x 144mm x 115 mm (H x W x D), 1/2 DIN
|
|
Cut off 치수 |
138 mm x 138 mm (H x W)
|
|
무게
|
0.8 kg
|
|
방수등급
|
IP 65 (NEMA 4X)
|
|
형식
|
TC-100
|
TC-500
|
TC-3000
|
TCS-1000
|
|
측정 범위
|
0 ~ 100 NTU
|
0~500NTU
|
0~3000NTU
|
0~1000mg/l
|
|
정밀도
|
±3% of full scale
|
|
반복성
|
±2% of full scale
|
|
세정 시스템
|
양면 닦이 식 스윙 와이퍼 세정 장치
(Both sided swing wiper cleaning system)
|
|
세정시간간격
|
Auto cleaning upon powering on
|
|
1~9 min.user
selectable
Default 30min
|
1~9min,
user selectable/Default 10min
|
|
사용 온도 범위
|
0 ~ 40℃
|
|
주요 재질(Wet part)
|
SUS316L,Sapphire glass,Fluorocarbon rubber,
EPDM,POM
|
|
치수
|
φ32×163mm
|
|
질량
|
약 930 g
|
|
보호 구조
|
IP68 최대 수심 2 m이내(수중형)
|
|
검출기 케이블길이
|
10m
|
|
설치
|
Immersion in open tanks
|
SUNTEX-SS 관련 |
 |
|
|
|
|
TC-7310-RS 관련 |
|
|
|
SS 측정기 관련자료 |
|
|
|
SS (Suspended Solid)가 무엇인가요?
| SS (Suspended Solids, 부유 고형물질)는 물속에 떠있거나 혼탁하게 퍼져 있는 고체 입자들을 말합니다. 이 용어는 특히 환경 과학에서 중요한데, 물의 질을 나타내는 지표 중 하나로 사용됩니다. SS는 부유물질이나 현탁물질이라고도 불리며, 보통 ppm (mg/liter) 단위로 측정됩니다. 이러한 입자들은 물속에서 여과를 통해 제거될 수 있습니다. 예를 들어, 정수 처리 과정에서는 저수지에서 자연적으로 가라앉게 하거나, 응집제를 사용해 침전시키고, 모래 필터를 통해 여과하여 부유 고형물질을 제거합니다. |
