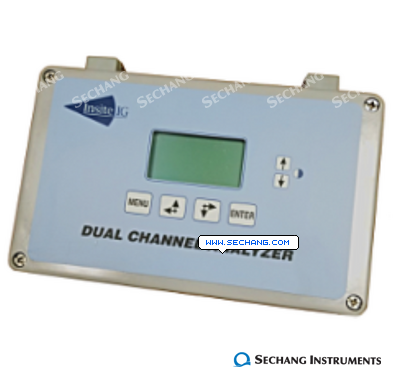

 특징 Dual Channel Analyzer
DO 측정 2EA
DO 0~25PPM
온도 10~60 degrees C
RS-485
DO 표준센서 (PVC 1-1/2" NPT 나사 장착) 적용분야 정수, 하수처리장, 수질검사, 해수, 지표수, 음료 등.. 기능 * InsiteIG DCA는 첨단 전자 장치를 고체 상태의 스마트 센서와 결합한 독창적 인 시스템입니다.
* 표준 InsiteIG DO, SS, pH 또는 ORP 센서를 연결하면 자동으로 올바른 작동을 구성합니다.
* DO 센서는 광학식이며 멤브레인, 충진 솔루션, 일상적인 교정 및 유지 보수가 필요하지 않습니다.
* 이 시스템은 유연하며 경제적인 공정 모니터링 및 제어가 가능합니다.
* 모든 센서/전극은 유지보수 중간에 오랜 기간 동안 사용할 수있는 자가 세정 기능을 내장하고 있습니다.
* 간편한 메뉴 기반 설정으로 빠르고 쉽게 시스템을 설치할 수 있습니다.
* 표준 출력은 4~20mA 2, 설정점 릴레이 2 , 알람 1, 세정 릴레이 1 및 RS-485 ModBus RTU 신호입니다.
* 거의 모든 시스템에서 실시간 데이터를 기반으로 능동적인 프로세스 제어가 가능합니다.
|
모델명 |
DCA
Dual Channel Analyzer |
|
측정범위 |
DO
|
0
~ 25 ppm(0~60℃)
|
|
SS
|
0~30,000mg/l(0~60℃)
|
|
pH
|
2~12pH (10~60℃)
|
|
ORP
|
±2000mV(10~60℃) |
|
분해능 |
DO
|
.01ppm
below 4.00, .1ppm above 4.0
|
|
SS
|
1mg/l below 1000mg/l
10mg/l between 1,000 and 9,999 mg/l
100mg/l above 10,000mg/l
|
|
정밀도 |
DO
|
1%
of reading or .05ppm, whichever is greater |
|
SS
|
3%
of reading |
|
출력신호 |
Output: 2
optically isolated
4 ~ 20mA
optically
isolated RS 485 Modbus
|
|
Relay |
2 dry contact 10amp relay setpoints
1 alarm relay
1 clean relay
|
|
Memory Backup
|
YES
|
|
화면
|
Backlit alpha-numeric LCD display with UV protection
Contrast adjustment via keypad |
|
센서 케이블 길이
|
33feet standard (optional lengths up to 2000 ft)
|
|
주변 온도
|
-20~70℃
|
|
주변 습도
|
0~100%
|
|
방수등급 |
NEMA
4X |
|
Wetted Materials |
Epoxy, polyurethane, 및 PVC |
|
최대 압력
|
100psi
|
|
전원 |
AC 110/220V |
|
센서 사양 |
|
모델명 |
Model 10 |
|
센서재질 |
Epoxy, silicon, and polyurethane |
|
측정범위 |
DO
|
0.00 ~ 25.00 ppm
|
|
TEMP
|
0 ~ 60℃ |
|
최소사용유속 |
No flow Required |
|
센서 Drift |
Less than 1% per year |
|
측정원리 |
An Optical type sensor that measures the fluorescence and quenching reactions of a ruthenium complex that is immobilized in a sol-gel matrix. |
|
케이블 |
방수,방진, 방식 |
|
센서부 개략치수 |
117mm(L) X 48.26mm(Diameter) |
|
사용압력 |
최대 100 psi |
|
설치방법 |
탱크 삽입
및 수조에 침적형 |
|
센서케이블 |
25ft Cable (optional length up to 2000ft)
4 컨덕터, 22 AWG, 폴리우레탄 피복 |
Insite IG, Process 관련 |
 |
|
|
|
|
|
|
|
|
|
|
|
MODEL 10 관련 |
|
|
|
용존산소량계 관련자료 |
|
|
|
용존산소(dissolved oxygen)량 이란 무엇인가요?
| 용존산소는 수중에 용해되어 있는 산소량을 말합니다.
물에 용해하는 산소량은 온도 및 압력에 의해 좌우됩니다.
일반적으로 용액중에 용해하는 기체의 양은 용액에 녹아있는 용질의 농도가 높을수록 적어집니다.
또한 같은 농도의 용액이라 하더라도 용질의 종류에 따라 기체의 용해도가 다릅니다.
즉, 해수 및 경수는 순수에 비하여 산소의 용해도가 매우 적습니다.
수중에 유기물이 늘어나면 산소가 소비되어 그 양이 줄기 때문에 수질오염을 측정하는
지표가 됩니다. 용존산소는 하천 등의 자정작용이나 수중생물에 없어서는 안 됩니다. |
