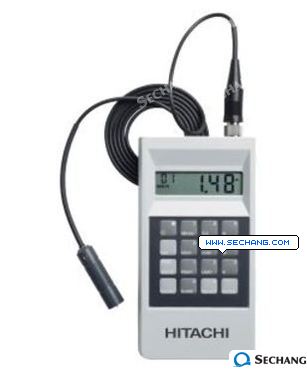

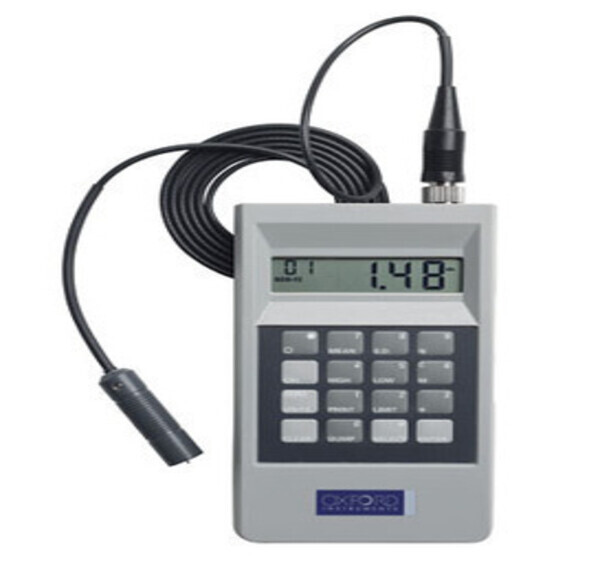

 특징 온도 보정 기능을 갖춘 CMI511®은 PCB의 관통홀 동 두께를 식각 전후 실시간 측정 가능하며, 복잡한 설정 없이 즉시 사용 가능.
○ 온도보정으로 식각 직후에도 고정밀 측정 적용분야 PCB 제조 및 조립, 관통홀 동 두께 측정, 멀티레이어 보드 검사, 식각 공정 전후 품질 관리, 도금 공정 관리 기능 ⬤ 온도 보정 기능
▸ 도금 직후 고온 상태에서도 정밀도 유지
⬤ 자동 단위 변환
▸ mil/µm 간 실시간 전환
⬤ 사용자 편의성 강화
▸ 버튼식 조작, 교육 없이 바로 사용 가능
⬤ 자동 드리프트 보정 기능
▸ 장기 사용 시 측정 안정성 확보
⬤ 공장 기본 보정
▸ 별도 기준 시편 없이도 정확도 보장
⬤ 멀티 레이어 보드 대응
▸ 양면 및 다층 PCB에 최적
⬤ 간편한 휴대 및 사용
▸ 윈도우가 달린 휴대 케이스 제공, 케이스에서 꺼내지 않고 사용 가능
모델명
| CMI
511 | 제조사
|
HITACHI
HIGH-TECH (독일) | |
최소 홀 사이즈
|
899 um
| | 측정
가능 도금
측정 범위
| 2 um - 102 um | | 측정
분해능 | 0.25
um | |
정밀도
|
± 0.25 µm < 2.5 um
± 5% > 2.5 um
| 측정원리
| 와전류식
(Eddy Current)
| | 교정 |
연속 자동교정
| | 메모리
용량 | 2,00
reading
| 단위
| um
또는 mil 자동 선택
| 화면표시
|
12.7 mm high LCD display
| 전극
| SRP-4
with replaceable tip
| 측정속도
| 약 30회 / 분
| | 인터페이스 | RS-22
serial port (PC 또는 휴대형 프린터 연결 가능/옵션)
| 전원
| 9V
건전지 | 건전지
사용시간
| 연속
측정 시 약 50 시간
| 통계
수치 표시
| 측정
횟수, 표준 편차, 평균값, Cpk, 최대, 최소값 | | 크기 | 79
x 30 x 149 mm
| 무게
| 255
g (배터리 포함)
|
■ CMI 동 두께측정기 비교사양서
|
모델
|
CMI95M
|
CMI165
|
CMI511
|
CMI563
|
CMI760
|
|
측정원리
|
전기저항식
|
전기저항식
|
와전류식
|
전기저항식
|
전기저항식
|
|
방식
|
전극일체형
|
전극일체형
|
전극케이블
|
전극케이블
|
실험실용
|
|
동박
|
O
|
O
|
X
|
O
|
O
|
|
동판
|
O
|
O
|
X
|
O
|
O
|
|
동표면
|
X
|
O
|
X
|
O
|
O
|
|
동선
|
X
|
O
|
X
|
O
|
O
|
|
홀속의 동도금
|
X
|
X
|
O
|
X
|
옵션
|
|
온도보상
|
X
|
O
|
O
|
X
|
O
(ETP Probe)
|
|
전극 팁교체
|
X
|
O
|
X
|
O
|
O
(SRP-4 Probe)
|
|
측정범위
|
8구간:
5~140 µm
|
전기 동도금 :
2 ~254 um
무전해 동도금 : 0.25~12.7 um
|
2~102 um
|
전기 동도금 :
2 ~152 um
무전해 동도금 : 0.25~12.7 um
|
동표면 :
2 ~254 um
홀속 동도금:
2~102
um
|
