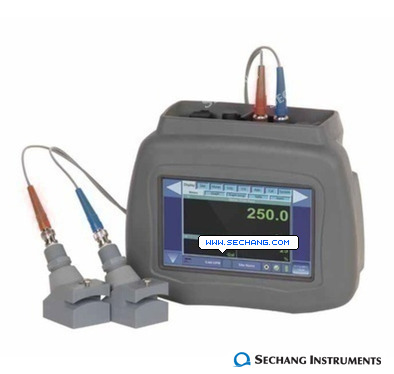

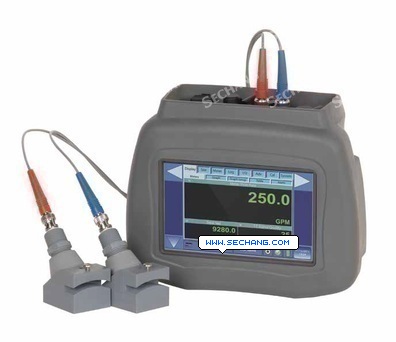

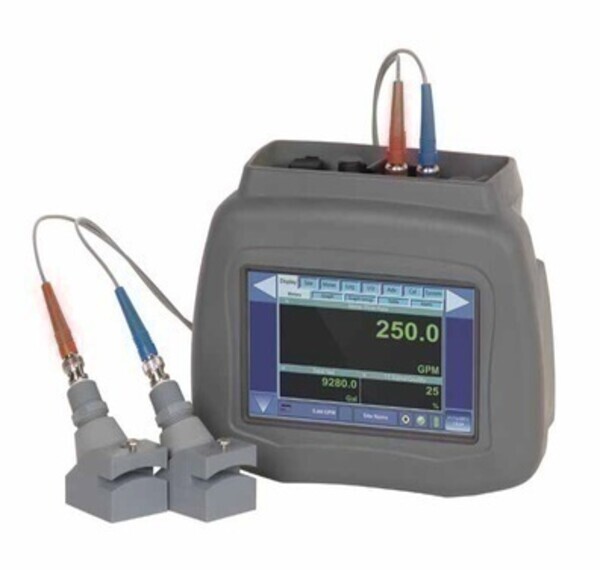

 특징 Dynasonics DXN 하이브리드 휴대형 초음파 유량계
배관외벽부착식 센서
Basic Kit
Hybrid, Energy, Full Kit 옵션 적용분야 Water, Wastewater, HVAC/Energy Monitoring, Power Generation, Mining, Semiconductor, Food & Beverage, Flow System Commissioning & Troubleshooting 기능 정확하고 빠르게 유량진단
배관시설물의 센서, 펌프, 밸브 성능 확인
매우 빠른 반응속도(매초 50개 이상의 유량흐름 감지)
저장된 데이터를 쉽게 다운로드(사용자 정의 파일과 USB 연결)
Full color 7인치 터치스크린, wizard 기반의 프로그래밍 채용
4-20mA, Modbus TCP/IP, pulse 등 입출력 구성
사이트 파라미터 저장 및 리콜 기능
에너지 모니터링 기능(열량 측정) - Energy Kit 해당
시간차방식 및 도플러방식 채용
두께측정 옵션
사용자 요구에 맞게 Kit 확장 및 선택(Basic, All Transit Time, Hybrid, Energy, Full 키트)
|
시스템
|
|
방식
|
초음파시간차방식 및 도플러방식(하이브리드)
|
|
측정 유체
|
대부분의 liquid 상태의 유체
|
|
유속 범위
|
시간차방식 : 양방향 최대 12 m/s
도플러방식 : 최대 12 m/s
|
|
정확도(유량)
|
시간차방식 : ± 1% of reading
도플러방식 : 2% of full scale
|
|
민감도
|
0.0003 m/s
|
|
재현성
|
± 1% of reading
|
|
배터리
|
11.1V 내장 리튬이온 배터리(6~9시간 연속 사용 가능)
|
|
전원
|
100-240 VAC 50/60 Hz 50W, 10-18 VDC
|
|
디스플레이
|
800 X 480 WVGA 터치스크린
|
|
주위온도
|
배터리동작시 : -20 ~ 45 ℃
외부전원동작시 : -30 ~ 60 ℃
보관온도 : 80 ℃ 미만
|
|
외함
|
IP64
|
|
내부 PC
|
500 MHz AMD PC, 256 MB RAM, 1 GB 데이터로거
|
|
적합성
|
61010-1, CSA C22.2 No. 61010-1, EN61010-1
|
|
승인
|
CE + General Safety, U.S., Canada, and EU
|
|
검출기(Transducers)
|
|
배관사이즈
|
DTTSU universal small pipe : 0.5" (12 mm) ~ 2.4" (60.3 mm)
DTTR standard pipe : 2" (50 mm) ~ 98" (2500 mm)
DTTL large pipe : 16" (400 mm) ~ 120" (3050 mm)
DT94 Doppler transducer : 1" (25 mm) ~ 60" (1524
mm)
|
|
하우징재질
|
DTTSU: CPVC, Ultem®, and anodized aluminum track system;
Nickel-plated brass connector with Teflon® insulation
DTTN/DTTL/DT94: CPVC, Ultem®; Nickel-plated brass
connector with Teflon® insulation
|
|
온도
|
-40 ~ 121 ℃
|
|
주파수
|
DTTSU : 2 MHz
DTTR : 1 MHz
DTTL : 500 kHz
DT94 : 625 kHz
|
|
케이블(기본)
|
시간차방식 : 6 m, BNC to BNC
도플러방식 : 6 m, BNC to 4-pin
|
|
두께측정기
|
Dual mode transducer with 1.8 m of cable (BNC ends)
|
|
RTDs
|
2x platinum 385, 1000 Ohm, 3-wire PVC jacketed cable
standard with quick connector
|
|
KIT 구성
|
|
Basic
|
1 set DTTSU universal small pipe transit-time sensors
1 set DTTR standard pipe transit-time sensors
6 m cable sets
4 SS mounting straps
커플런트
|
|
All Transit Time
|
Basic Kit 패키지
1 set DTTL large pipe transit-time sensors
|
|
Hybrid
|
Basic Kit 패키지
1 set DT94 Doppler sensors
|
|
Energy
|
Basic Kit 패키지
2 x PT1000 RTDs (0 ~ 130 ℃)
|
|
Full
|
All Transit Time Kit 패키지
1 set DT94 Doppler sensors
2 x PT1000 RTDs (0 ~ 130 ℃)
Pipe wall thickness gauge
|
