  저울/기타계측기 >> 개수로 유량계 >> 설치형    모델 : Vantage 2220

소비자 가격 : 가격문의

재고여부 : 30일 이내

배 송 료 : 당사(선불), 고중량 제품 제외

담 당 자 :

제품사양 기술사양 제품문의



사진


제품상세정보 제품사양 기술자료 제품Q&A
특징
개수로유량계
다양한 개수로에 적용
다양한 출력
(2)4-20 mA, RS232, RS485, 데이터로거 내장(113일)


적용분야
일반적으로 개수로에서의 유량 측정을 위해 사용됩니다. Parshall, 맨홀, Lagco 등과 같은 수로와 삼각위어와 같은 각종위어에서도 적용할 수 있도록 된 강력한 내부 프로그램을 가지고 있습니다. 또한 구성 단위는 주문 생산된 현장에 맞도록 16개 지점의 수위(H)에 따른 유량(Q)의 연산자료를 저장할 수 있는 기능을 갖고 있습니다.

기능
개수로 형태의 어떠한 현장에도 적용가능한 프로그램 채택(ASTM)
Pashall flumes, Manhole flumes, Palmer Bowlus flumes, Trapezoidal flumes, H flumes, V Notch weirs, V Notch weirs, Contracted weirs, Suppressed weirs, Cipoletti weirs, Open flow nozzles, Kennison nozzles, Mannings circular, Mannings rectangular, Special H/Q 등 70개 이상의 프로그램으로 저장된 유량방정식을 이용
듀얼채널 측정
다양한 출력
유량값을 저장하는 데이터 로깅 기능 (5분 간격으로 최대 113일간)
비접촉식 센서
지속적인 자기진단 기능
안정적인 측정
유지 및 보수시에 자기진단 기능을 이용하여 간단히 점검 가능


제품상세정보 제품사양 기술자료 제품Q&A
품명
개수로용 초음파 유량계
측정원리
초음파에 의한 수위측정 연산식
표시부
20자 4행 Backlit LCD
조작부
16개 Membrane Key
전송출력
신호
two Isolated DC 4 ∼ 20 mA (Max. 800Ω)
범위
유량값 및 수위값에 대한 범위 설정가능
경보설정
종류
Programmable Relay (최대 5개 옵션)
용량
부하 AC120V, 0.25A or AC 250V, 0.12A or 0.50A@DC24V
전원 출력
DC 12V, 최대 100mA
데이터 로깅
32,768 개 저장 (5분 간격 최대 113일간 저장 가능)
Serial Port;
RS232
& RS485
1200~38400 Baud, Slave IDs 1 to 128
Modbus RTU protocol

전원
공급전원
AC 90∼240 50/60Hz & DC12 V @250 mA
소비전력
12W
사용환경
본체
-20 ~ 70 ℃
히터
내장시

-40 ∼ +70 ℃ (옵션)
재질 및
방수등급

본체
NEMA 4X, IP66 Polycarbonate enclosure

0.5인치 conduit hole (3개)

본체크기
225(W) × 235(H) × 84(D) mm
설치형태
본체
Wall 취부형
센서
Sensor Mounting Braket 취부형
/ 30-foot Cable (Std.), 케이블 연장(옵션)

센서(FB5A)
적용
유량, 수위 측정
Body

Glass Filled Polyester

측정범위
0 ∼ 25 Max feet
사용온도
-40 ~ 70 ℃
연결부
1" NPT nipple
정밀도
± 0.05 % of target distance
케이블
30 feet (100,200,300,500,1000 feet 옵션)

제품상세정보 제품사양 기술자료 제품Q&A

제품상세정보 제품사양 기술자료 제품Q&A

궁금하신 점에 대해 해당 분야의 전문가가 상담해드립니다.

제품문의 버튼을 누르시면 입력폼이 출력됩니다.
담당자의 이름을 클릭하시면 직통 번호를 확인하실 수 있습니다.

제품문의

일자 고객이름 분야 제목 결과 담당자
2024-11-04선O규기타  문의접수영업부
2024-11-01한O식기타 견적 요청완료영업부
2024-11-01김O기타  CMI-511 제품 문의완료영업부
2024-11-01김O호기타 전도도센서 견적문의드립니다완료영업부
2024-10-31강O호기타 Online Turbidity meter완료영업부
2024-10-30김O기타  CMI511 문의완료영업부
2024-10-30오O현기타 습도막두께 측정기 문의완료영업부
2024-10-30양O창기타  문의완료영업부
2024-10-29김O석기타 견적문의접수영업부
2024-10-29김O석기타 견적 문의접수영업부
NO.1

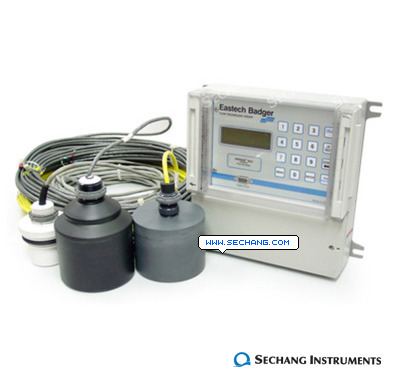

개수로 초음파 유량계
  셋트일 경우엔 표준 부속품이 포함됨.
일부 사진만 표시될 수 있습니다.


  구성내역

본체(2220) 1ea
초음파 센서 (FB5A with 30-foot cable) 1ea (옵션:dual sensor, 케이블 연장)
설치용 취부금구(sensor bracket) 1ea
사용설명서 1부
