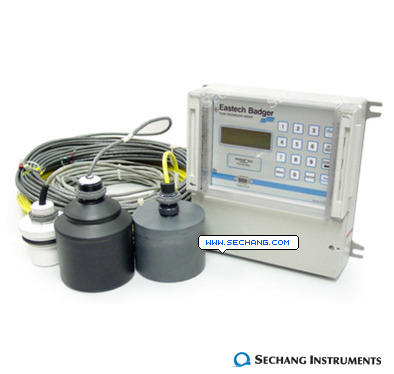

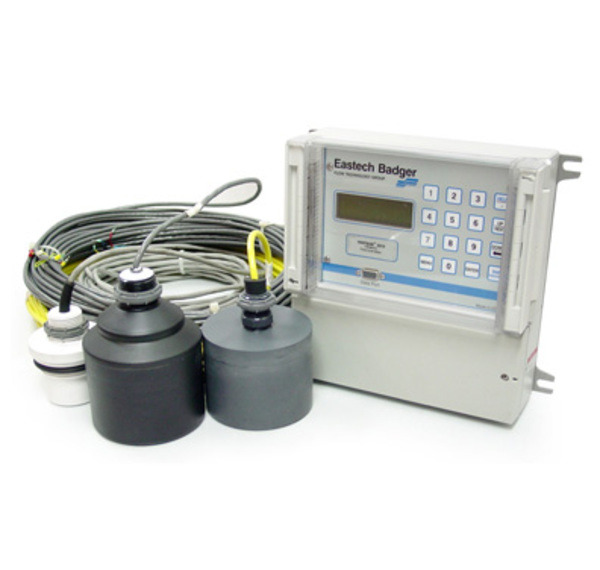

 특징 초음파 수위계
다양한 현장에 적용
다양한 출력
4-20 mA, RS232, 데이터로거 내장(113일) 적용분야 water tank, chemical tank, wet well 등 기능 최대 50 feet(15m) 수위 측정
다양한 출력
데이터 로깅 기능 (5분 간격으로 최대 113일간)
비접촉식 센서
지속적인 자기진단 기능
안정적인 측정
유지 및 보수시에 자기진단 기능을 이용하여 간단히 점검 가능
품명
|
초음파 수위계 |
측정원리
|
초음파에 의한 수위측정
|
표시부
|
20자 4행 Backlit LCD
|
조작부
|
16개 Membrane Key
|
전송출력
|
신호
|
Isolated DC 4 ∼ 20 mA (Max. 800Ω)
|
범위
|
수위값에 대한 범위 설정가능
|
경보설정
|
종류
|
Programmable Relay (최대 5개 옵션) |
용량
|
부하 AC120V, 0.25A or AC 250V, 0.12A or 0.50A@DC24V
|
전원 출력
|
DC 12V, 최대 100mA
|
데이터 로깅
|
32,768 개 저장 (5분 간격 최대 113일간 저장 가능)
|
Serial Port;
RS232
|
1200~38400 Baud, Slave IDs 1 to 128
Modbus RTU
protocol
|
전원
|
공급전원
|
AC 90∼240 50/60Hz & DC12 V @250 mA
|
소비전력
|
12W
|
사용환경
|
본체
|
-20 ~ 70 ℃
|
히터
내장시
|
-40 ∼ +70 ℃ (옵션)
|
재질 및
방수등급
|
본체
|
NEMA 4X, IP66 Polycarbonate enclosure
0.5인치 conduit hole (3개)
|
본체크기
|
225(W) × 235(H) × 84(D) mm
|
설치형태
|
본체
|
Wall 취부형
|
센서
|
Sensor Mounting Braket 취부형
/ 100-foot Cable (Std.),
케이블 연장(옵션)
|
센서(FB3)
|
적용
|
수위 측정
|
Body
|
ABS Glass Filled epoxy or Glass Filled Polyester
|
측정범위
|
0 ∼ 50 Max feet |
사용온도
|
-40 ~ 70 ℃
|
연결부
|
1" NPT nipple |
정밀도
|
± 0.1 % of target distance
|
케이블
|
100 feet (200,300 feet 옵션)
|
Vantage 2200 Series Open channel Ultrasonic Flow/Level Meters 관련 |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
