 특징 - 1999~ 1999mV(계기사양)
on/off 제어

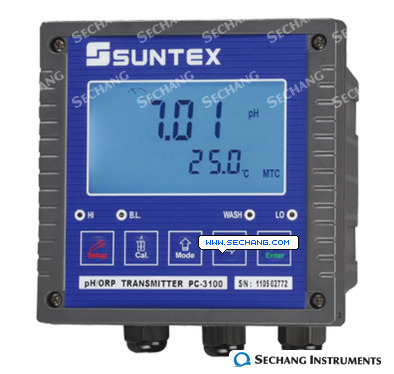

삽입형 혹은 침적형(센서) 적용분야 수처리시설, 하수처리시설, 상수도사업소,폐수처리장 생산공정, 양어장과 수소이온농도의 측정공업, 생물, 제약, 음료, 식료품현장의 수소이온농도를 지속적으로 측정하고 조절하도록 설계되었습니다. 기능 144mmx144mm pH/ORP Monitor & Controller
자동온도 보상
Isolated current output DC 0/4~20mA
RS-485 Interface(only PC-3100RS)
IP65(NEMA 4X)
|
품명 |
PC-3100 |
PC-3100RS
|
|
측정 범위 |
pH |
-2.00~ 16.00pH |
|
ORP
|
-
1999~ 1999mV
|
|
온도 |
-30.0~130.0 ℃ |
|
정밀도 |
pH |
± 0.01 pH ( ±1digit) |
|
ORP
|
± 0.1%( ±1digit) |
|
온도 |
± 0.2 ℃( ±1digit) |
|
온도보상 |
PT-100(Standard)
Atomatic with NTC 30Kohm or PT-1000(Option)
|
|
동작온도
|
0~50℃
|
|
보관온도
|
-20~70℃
|
|
입력임피던스
|
> 1012 Ω(for pH/ORP)
|
|
디스플레이
|
Back-litd LCD display with auto-sense
on/off auto illumination
|
|
아날로그출력1 |
Isolated DC 0/4~20mA corresponding
to measurement,
max.500Ω
|
|
아날로그출력2
|
Isolated DC 0/4~20mA corresponding
to Temp., max. load 600Ω
|
-
|
|
시리얼인터페이스
|
-
|
RS-485(MODBUS RTU or ASCII)
|
|
교정모드
|
Any,Tech & NIST buffer,
Two Points
|
Any,Tech & NIST buffer
Three points
|
|
접점
|
Contact
|
240VAC, 0.5A max. (recommend)
|
|
Activate
|
Hi/Lo two limited programmable relay outputs, ON/OFF
|
|
세정
|
Contact
|
240VAC, 0.5A max. (recommend)
|
|
Time
|
ON:0~9999sec. OFF:0~999.9hours
|
|
설치방법 |
Wall or pipe or panel
mounting
|
|
전원 |
100~240VAC±10%, 50/60 Hz |
|
크기 |
144mm × 144 mm ×
115 mm (H×W×D)
|
|
Cuf
off 치수 |
138mm x 138mm (H x W)
|
|
중량 |
0.8 kg |
|
Certification
|
IP65(NEMA 4X)
|
|
품명
|
무보충형 ORP 전극(Electrode)
|
|
측정원리
|
유리전극 방식
|
|
측정범위
|
- 2000 ~ 2000 mV
|
|
사용온도
|
0 ∼ 105 ℃
|
|
사용압력
|
0 ~ 10 Kgf/cm2
|
|
비교전극
|
Ag / AgCl
|
|
침적부 재질
|
Ryton, Teflon & Glass
|
|
크기
|
22.2(Ø) × 150(L) mm
|
|
배관연결부
|
3/4
NPT
|
|
기본케이블
|
approx.
5m, BNC connector
옵션: Y단자
|
SUNTEX-pH 관련 |
 |
|
|
|
|
PC-3100-RS 관련 |
|
|
|
S400-RTPB0-M23BC 관련 |
|
|
|
ORP가 무엇인가요?
| ORP는 Oxidation-Reduction Potential의 약자로 산화-환원전위를 말합니다.
광의적인 의미에서
산화란 각 원소가 가지고 있는 산화수(Oxidation Number)가 증가하는 것을 말하고
환원이란 산화가 감소 즉, 음원자가의 증가를 말합니다.
산화·환원전위는 그 용액의 산화력 또는 환원력의 강도를 아는 척도로 사용됩니다.
전자 교환이 따르는 모든 화학반응은 산화·환원 반응이며 산화·환원력의 강도는 ORP를 측정함으로써 알 수 있습니다.
ORP의 측정은 계열의 강도 측정이며 용량을 측정할 수 없습니다.
ORP의 측정값으로부터 용액중의 산화제나 환원제의 농도는 알 수는 없고
단지 농도비만을 알 수 있다는 뜻입니다.
폐수처리에서 실용적인 입장에서는 산화제 또는 환원제의 비율만을 알면 충분한 경우가 많습니다.
또한, 산화력이 큰 용액인지 산화력이 큰 용액인지를 판단하는데도 사용됩니다.
|
