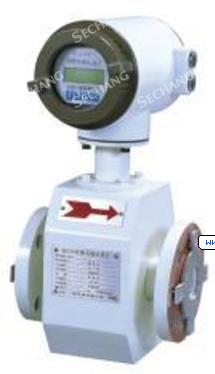

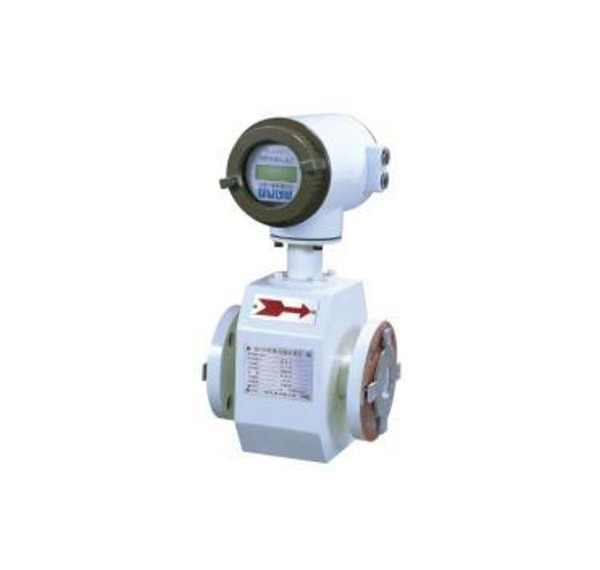

 특징 32mm배관
0.5% 이내의 정밀도
측정값의 안정성
0.87 ~ 28.9 m3/hr 적용분야 유체가 물, 높은 부식성 액체, 높은 점성 액체, 부유물질을 함유한 액체, 기타 특수한 액체 등과 같은 경우에도 정밀 측정 가능, 음식업, 음료수업, 제약업, 정수, 폐수, 화학, 펄프, 제지, 광업 등과 같은 대부분의 산업분야 적용 기능 유체의 점도, 밀도, 온도에 관계없이 0.5% 이내의 높은 정밀도
유체의 부뮤물질의 농도에 관계없이 안정적으로 유량 측정
요구 직관부 길이: 전단 5D, 후단 2D
1:100 의 Turndown Ratio
변환기와 검출기의 일체형과 분리형을 선택가능
5µS/cm 이상의 전기전도도를 나타내는 유체 측정가능
단방향 및 양방향 측정가능
검출기
|
측정원리
|
패러데이 법칙
|
설치방식
|
Flange 접속 (표준사양)
|
후렌지 규격
|
JIS 10K RF
(사용자 요구사항 규격
가능)
|
유속범위
|
0.3 ∼ 10 m/sec
|
배관 크기
|
Flanged Type 32 mm
|
재 질
|
Lining - PTFE
Electrode - 316L
Stainless Steel
(옵션: Hastelloy, Carbonized
Tungsten, Titanium, Tantalum, Platinum/Iridium 등)
Flange - Cast Steel & Stainless Steel
Measuring Tube - Stainless Steel
|
|
유체 온도 |
-20 ~ 80 ℃
(분리형: -20∼120℃)
|
|
유체 압력 |
PN 1.0 MPa
(옵션: 0.6 ~ 32.0 MPa)
|
|
주위환경온습도 |
온도: -20∼70℃(분리형의 경우)
습도: 5% ~ 95%RH(No Frost)
|
변환기
|
입력전원
|
220 VAC, 47~63 Hz
(옵션: 24 VDC ± 5%, 110 VAC)
|
정밀도
|
0.5% 이내 |
재현성
|
0.5% 이내 |
|
유량 방향 |
단방향 또는 양방향 측정 |
|
출력신호 |
4 ~ 20mA(0 ~ 10mA) or Standard Pulse Output
(옵션: RS485, HART)
|
|
언어 |
English/Chinese Back light LCD |
|
재질 |
Cast Steel |
|
설치방법 |
검출기에 부착 / 옵션: 분리형, 방폭형 등 |
|
주위환경온습도 |
온도: -10∼50℃
(분리형: -20∼50℃)
습도: 5% ~ 95%RH(No Frost)
|
MAGYN-Intelligence Electromagnetic Flowmeter 관련 |
 |
|
|
|
전자 유량계 관련자료 |
|
|
|
전자 유량계는 왜 기름에는 사용 못하나요?
| 전자유량계는 전도도를 가진 유체가 통과할 경우에만 측정이 가능하기 때문에, 기름등의 유체에는 적용하지 못합니다. 단 슬러지등 고점도 수용성 액체에는 적용가능하나, 이 경우에는 부식등을 고려해서 내부 라이닝의 재질을 고려하셔야 합니다. 초순수의 경우에도 액체의 전도도를 고려해야 합니다. 기름등의 측정에는 오발기어식 또는 초음파 유량계를 검토하시기 바랍니다. |
