  저울/기타계측기 >> 임펠러 유량계 >> 전송기    모델 : 3000-220SS

소비자 가격 : 가격문의

재고여부 : 35일 이내

배 송 료 : 당사(선불), 고중량 제품 제외

담 당 자 : 계측기 기술영업부 02-6292-1000

제품사양 기술사양 제품문의





제품상세정보 제품사양 기술자료 제품Q&A 배경
특징
3" ~ 40" Pipe적용
배관삽입형
4-20mA DC 출력
적산 Pulse 출력


적용분야
식수, 정수, 일반용수, 공업용수

기능
관사이즈 및 단위, 출력신호를 쉽게 프로그래밍 가능합니다.
패널에 장착하기 쉬운 DIN SIZE입니다.
많은 기능을 옵션으로 분리하였기 때문에, 필요한 사양만을 저렴하게 구입할 수 있습니다.
3인치에서 40인치(76~1000mm)관까지 사용 가능합니다. 본 센서는 비자성물질로된 6개의 날개로부터 유량을 검출하는 제품입니다. 4개의 날개날을 가진 일반적인 제품에 비해 앞방향으로 돌아내리는 힘이 좋고, 측정액체에 들어 있는 철 부스러기에 의해 오염받지 않습니다. 비자성방식이라 날개가 자석에 의해 끌리지 않기 때문에 소유량일지라도 안정적이고 반복적인 측정이 가능합니다. 센서와 모니터간 거리는 600M까지 증폭기 없이 전송됩니다.


제품상세정보 제품사양 기술자료 제품Q&A 배경
제품모델
3000_220SS
모니터
3000-10
검출부
220SS

모니터

Power

Voltage 12-24 VDC / VAC (Limit: 8-35VDC) (Limit: 8 – 28VAC)

DC current draw (~280mA), AC power rating (~5 VA)

Display

16 character by two line alphanumeric dot matrix 7.95mm high backlit LCD, flow rate, total

Temperature

Operating : -20°C to +70°C

Storage : -30°C to +80°C

Dimensions

Panel Mount : 3.78"W x 3.78"H x 3.23"D (96mm x 96mm x 63mm)

Wall Mount : 4.80"W x 4.72"H x 3.63"D (120mm x 120mm x 92mm)

Weight

panel mount 12 oz

Pulse and Relays

Both pulse and relay are fully functional as either totalizing,

or set-point outputs.

Pulse Electrical

1 Amp @ 35VDC/ 30VAC

Closed: 0.5Ω @ 1 AMP Open: >108Ω

Relay Electrical

Resistive load: 5Amp@120VAC/30VDC

Inductive load: 1Amp@120VAC/30VDC

Pulse/Unit Volume (Totalizer)

Driving Source: flow total; Btu total

Units: any predefined or custom unit

Rate: 1 Pulse per 1.0000000 to 99999999 units

Contact Time: 1 to 9999 mS

Set-Point (Alarm)

Driving Source: flow rate; Btu rate; temperature 1; temperature 2, delta T

Units: Any predefined or custom unit

Set-Point: 1.0000000 to 999999999

Delay to Set: 1 to 9999 Seconds

Release-Point: 1.0000000 to 999999999

Delay to Release: 1 to 9999 seconds

Analog Output

Driving Source: flow rate; PID control

Range: 4-20mA; 0-20mA (isolated current sinking or sourcing)

Sinking: 30VDC @ 0mA maximum; 3 volts @20mA minimum

Sourcing: 600 W maximum load

USB Communication

Provides complete access to all programming and operation features.

Requirements: USB 2.0 A to Mini-B 5-Pin Cable (example: SYSONIC model UAM56 GWT/B)

RS-485 Communication

Supports: Modbus and BACnet/MSTP

Accessories

Programming kit, Wall mount kit



Sensor

정밀도
전체 범위에서 ±1%
선형도
± 1%
반복성
±0.3%
유속범위
0.3 - 9.1 m/Sec (1 - 30 Feet/Sec)
최대 내압
28.12 Kgf/Cm2 (400PSI)
최대 온도
105 ℃
재질
임펠러 - Nylon (옵션가능)
베아링 - Pennlon (옵션가능)
하우징 - PPS (옵션가능)
O-Ring - EPDM (옵션가능)

센서케이블

Integrated cable, approx. 4m



전원공급기(옵션)

형식
정전압 DC 공급기
사용전원
AC110/220 60Hz
출력
DC 24V /1A



주의사항

① USER SOCKET을 파이프에 용접해야 하나, 파이프 재질에 따라 용접이 불가할 수도  있으니 주문전 파이프 재질을 확인 바랍니다.
② 1500 모델 사용할 때 최대 적산량은 99,999,999 Gallon (378,547 M3)이며 이 경우   다시 0으로 Reset되므로 4 Inch (100mm)이상의 배관에서는 적산량을 고려하여  모델을 2000으로 변경하거나 추가적인 적산계를 사용하시기 바랍니다.
③ 센서 설치공사는 하지 않습니다.(요청시 비용청구)
④ 통상적으로 배관압력이 높으므로 무단수 측정시스템을 설치하기 위해서 일시적으로   단수를 해 주어야 합니다.   폐사에서는 밸브가 장착된 별도의 무단수용 센서(226B)를 판매하고 있습니다.
⑤ 현장조건에 따라 모니터에 전원공급을 위해서 DC 24V Power Supply가 추가적으로  필요할 수 있습니다.
⑥ 비용상의 문제가 있을 경우 310 전송기(DC4-20mA)를 사용하시면 단가를 낮출 수  있습니다.
⑦ 예상 유속 범위가 0.3m/sec이하일 경우엔 배관 크기를 축소하는 것을 고려하시고,  배관사이즈가 2 1/2 인치 이하일 경우에는 4000시리즈 센서를 사용하십시오.
⑧ 2채널을 모니터 하시려면 Data 2100 모니터를 사용하십시오


제품상세정보 제품사양 기술자료 제품Q&A 배경
워드뷰어 엑셀뷰어 아래아한글뷰어 파워포인트뷰어 아크로벳리더뷰어


Series 200 & metal Tee & 228 PVC-Tee sensor 관련
사용설명서_200series_20020503

1M

새창 열기 저장하기 한글
사용설명서_220/225/226series_20010907

189K

새창 열기 저장하기 영어
사용설명서_228 PVC Tee series_20030705

179K

새창 열기 저장하기 영어
사용설명서_228series_20070101

530K

새창 열기 저장하기 영어
사용설명서_250/228 metal Tee series_20090501

442K

새창 열기 저장하기 영어
제품사양서_200series Analoge and Sacled pulse type_2001

57K

새창 열기 저장하기 영어
제품사양서_220seriesPVC_20020515

45K

새창 열기 저장하기 영어
제품사양서_220series_20010612

88K

새창 열기 저장하기 영어
제품사양서_225/226series_20020712

274K

새창 열기 저장하기 영어
제품사양서_228 PVC Tee series_20070904

91K

새창 열기 저장하기 영어
제품사양서_250 Brass Tee series_20020405

78K

새창 열기 저장하기 영어
제품사양서_250/228 metal Tee series_20090501

241K

새창 열기 저장하기 영어
제품사양서_Hot Tap Tool

62K

새창 열기 저장하기 영어
제품사양서_Mounting saddles_20020515

34K

새창 열기 저장하기 영어

Series Monitor 관련
사용설명서_1500series_20070101

10.6M

새창 열기 저장하기 한글
사용설명서_1500series_20080501

136K

새창 열기 저장하기 영어
사용설명서_DI3000_20090521

1.8M

새창 열기 저장하기 영어
제품사양서_1500series_20080101

268K

새창 열기 저장하기 영어
제품사양서_1500series_20080501

115K

새창 열기 저장하기 영어
제품사양서_DI3000_20090521

316K

새창 열기 저장하기 영어

임펠러 유량계 관련자료
유량vs유속 환산식 - 액체/체적유량

17K

새창 열기 저장하기 한글
임펠러가이드_Data Industrial_20090521

713K

새창 열기 저장하기 영어


제품상세정보 제품사양 기술자료 제품Q&A 배경

궁금하신 점에 대해 해당 분야의 전문가가 상담해드립니다.

제품문의 버튼을 누르시면 입력폼이 출력됩니다.
담당자의 이름을 클릭하시면 직통 번호를 확인하실 수 있습니다.

제품문의

일자 고객이름 분야 제목 결과 담당자
2023-01-27공인 *문의-기타 수질측정계 중금속
2023-01-18김성 *문의-기타 MP511 견적문의완료오은수
2023-01-12유용 *문의-기타 암모늄 측정기 견적완료정환균
2023-01-02심태 *문의-기타 pH 측정기 견적 및 문의완료정환균
2022-12-14유창 *문의-기타 견적서 요청드립니다.완료정환균
2022-12-14박신 *문의-기타 BOD 측정기 문의완료정환균
2022-11-28김명 *문의-기타 pH 농도계 초음파세정형 견적완료정환균
2022-11-24김동 *문의-기타 제품명과 MSDS 품명 불일치로완료정환균
2022-11-23이승 *문의-기타 TOC 검교정 여부 문의완료정환균
2022-11-22허은 *문의-기타 수분측정기 견적 의뢰완료오은수

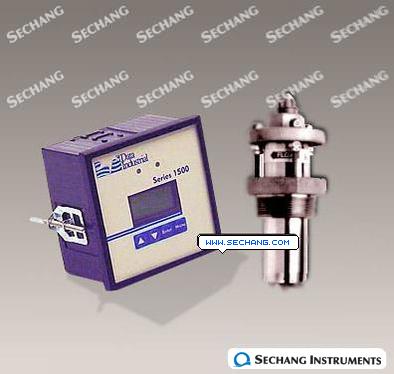

NO.1
