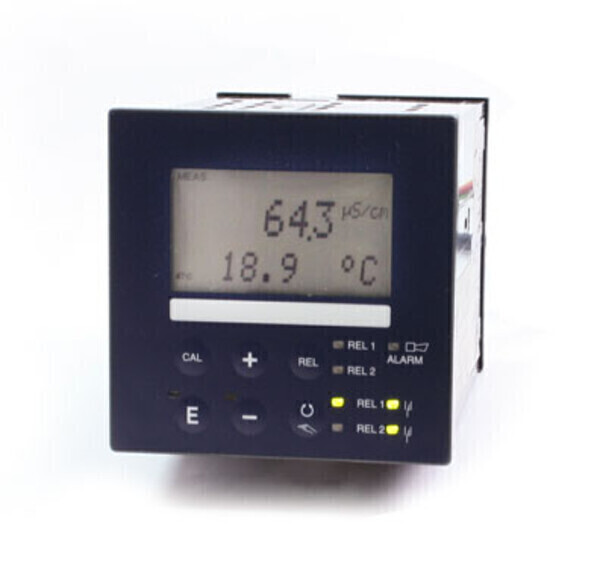

 특징 초순수 및 순수 측정용 전도도/비저항 측정기용 트랜스미터, ISI Europa 적용분야 화학공정, 도금공정, 제련공정, 냉각수, CIP 공정, 제지 및 펄프 공업 등에 적용 기능 Model 223 전도도계는 전도도, 비저항, %농도, TDS, ppm(전극선택)등 다양한 측정 가능, 화학적인 농도를 제어하기 위해 온도 기울기를 조정할 수 있음, 전극 상태를 점검 기능, 최대 접점출력 4점(옵션), 측정값 4-20mA 출력(온도값 출력 옵션), 전극이 측정하고자하는 유체에 직접적으로 노출되지 않아 내화학성이 높으며, 온도에 관계없이 안정적임
현장용 전도도계
|
|
모델 |
OLM-223CS |
화면표시
|
LCD
|
측정범위
|
전도도 |
0 ~ 2000 mS/cm |
|
비저항 |
0 ~ 20 ㏁ㆍcm |
|
농도 |
0 ~ 9999 (%, ppm, mg/l, TDS)
|
|
온도 |
-35 ~ 250 ℃(온도 측정 : PT100)
|
분해능
|
전도도 |
측정값의 0.5 % |
|
온도 |
0.1 ℃
|
재현성
|
전도도 |
측정값의 0.2 %
|
|
온도 |
측정값의 1.0 %
|
|
전극입력
|
전극입력 : FF, two cell
온도입력 : FF
Pt100,
Pt1K(Pt1000), NTC30K
|
사용가능 셀상수
|
0.0025 ~ 99.99 cm-¹
|
측정주파수
|
299.75 ~ 1077.6 ㎐(전도도)
32.5 ~ 425 ㎐(비저항)
|
표준온도
|
25 ℃
|
전송출력
|
2(two), DC 0 /4~20mA (최대부하:500Ω)
1:
measuring value, 1: temperature value. |
|
경보동작지연 |
0 ~ 2000초 |
|
접점출력 |
2 relay
옵션: 2 relay 추가 |
|
접점용량 |
AC250V, 2.0A |
전원
|
AC 110/220V, 50/60Hz
|
사용환경
|
-10 ∼ +55 ℃, 10 ∼ 95% R.H. 이하
|
크기
|
96(W) × 96(H)× 145(D) mm
|
Conductivity cell (옵션)
|
전도도 전극 |
|
모델 |
OLS15-A1M |
OLS15-A1A
|
OLS15-B1M
|
OLS15-B1A
|
|
측정범위 |
0.04 ~ 20μS/cm |
0.1 ~ 200μS/cm |
|
Cell Constant, K |
0.01
|
0.1
|
|
재질 |
Sensor Shaft : PES
Electrode : Stainless
steel 316L |
|
연결부 |
3/4" NPT
Fixed cable
|
1/2" NPT,
connector version |
3/4" NPT
Fixed cable
|
1/2" NPT,
connector version |
|
최대압력 |
12 bar (@20℃) |
|
최대온도 |
120℃ |
|
온도센서 |
Integrated Pt100 |
|
Min. flow rate |
30 L/H |
|
케이블길이 |
Integrated cable 10 m |
extention cable 10m
|
Integrated cable 10 m |
extention cable 10m
|
|
보호등급 |
IP67 |
|
모델 |
OLS21-C1N |
OLS21-C1E
|
|
측정범위 |
10.0μS/cm ~ 20.0mS/cm(20,000μS/cm) |
|
Cell Constant, K |
1
|
|
재질 |
Sensor Shaft : PES
Electrode : Graphite |
|
연결부 |
1" NPT, fixed cable |
G1, connector version
|
|
최대압력 |
16 bar (@20℃) |
|
최대온도 |
150℃ |
|
온도센서 |
Integrated Pt100 |
|
Min. flow rate |
30 L/H |
|
케이블길이 |
Integrated cable 10 m |
Four pin plug
Extention cable 10m
|
|
보호등급 |
IP67 / NEMA6 |
IP65 / NEMA4X
|
ISI Europa - Conductivity/Resistivity 관련 |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
전도도 측정기 관련자료 |
|
|
|
액체 전도도계 관련자료
| 1.셀 상수에 따른 시료 적합한 적용 환경은?
k=0.01cm-1 or k=0.1cm-1 (순수 및 초순수 물, 반도체 현장)
k=0.4~1.0cm-1 (산업용 시료, 환경관련 일반적인 현장)
k=10cm-1 (매우 높은 전도도 값의 시료) |
