특징 간단한 설치, 탁도와 온도를 연속 측정, DC 4-20mA 동시 출력, 센서 Wiper 세정 장치 적용분야 생수, 음료, 정수, 순수, 반도체, 수처리 시설 등의 Turbidity량의 측정
기능 ISO 7027/EN 27027 기준에 부합하는 근적외선(880nm) 90°산란광 측정방식을 적용한 탁도계입니다. 출고전 교정 완료하여 출고하여 별도의 교정없이 바로 사용 가능합니다. 기포제거를 위한 Flow Assembly를 일체로 공급하므로서 측정 오차를 감소시킬 수 있습니다. 센서 측정창에 사파이어를 채용함으로써 내구성을 높였으며 자기 진단 기능을 내장, Wiper 세척 장치를 포함하고 있어 별도의 유지보수가 필요없습니다. 알람 혹은 상하한 경보 작동후 자동 세척 기능, 전극 실시간 이상 확인 기능

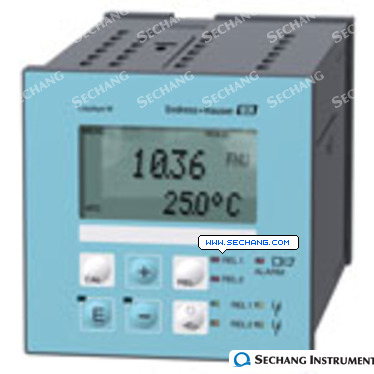

모델명 |
CUM 223 |
형식 |
Microprocessor (EPROM Memory 내장형) |
기능 |
자기진단, 측정범위 설정 |
측정단위 |
NTU, FNU, ppm, g/l, % 설정가능 |
측정범위 |
0.000 ∼ 9999 FNU/NTU 0.00 ∼ 3000 ppm 0.0 ∼ 3.0 g/l 0.0 ∼ 200.0 % -5.0 ∼ 70.0 ℃ |
표시부 |
LCD, 2 Line, 5 & 9 digits, 상태 표시 |
정밀도 |
± 2 % of reading (최소 0.02 FNU/NTU) |
분해능 |
0.001 FNU/NTU, 0.01 ppm, 0.1 g/l, 0.1% |
재현성 |
± 1 % of reading (최소 0.01 FNU/NTU) |
주위온도 |
-20 ∼ 60℃ |
출력신호 |
탁도와 온도 출력 0/4 ∼ 20 mA (error current 2.4/22 mA, Max Load 500Ω, Max resolution 700 digits/mA) |
알람설정 |
Steady/ Fleeting contact Alarm delay 0 ∼ 2000 s(min) |
경보설정 |
2 Relay contacts (AC 250V, 2A) - 탁도/ 온도 limit contacts - P(ID) controllers - Timer for cleaning |
센서와 이격거리 |
15m (최대 : 200m 주문시 선택) |
외장 |
IP 54(Front, Polyester), IP 30(Housing, Polycarbonate) |
설치방법 |
Panel mounting |
크기 |
96 × 96 × 145 mm |
설치방법 |
Panel mounting |
중량 |
약 0.7 kg |
전원 |
AC 110/220 V 50/60Hz |
모델명 |
CUS 31E |
측정원리 |
ISO7027, KS M9166 규격에 부합하는 Nephelometric 90° 근적외선 산란광 방식 |
측정범위 |
0.000 ∼ 9999 FNU/NTU 0.00 ∼ 3000 ppm 0.0 ∼ 3.0 g/l 0.0 ∼ 200.0 % |
측정온도 |
-5 ∼ 50℃ |
사용압력 |
6 bar at 25℃, 1 bar at 50℃ |
체류시간 |
50 LPH |
광원 |
Near-Infrared (880 nm) LED |
온도 |
NTC |
공장 출고전 교정 |
Formazine standard |
세정 방법 |
Wiper 방식 |
배관접속 |
DN 20 |
침적부재질 |
PVC, sapphire |
설치방법 |
Pipe mounting |
보호등급 |
IP68 |
CUS31A2E 관련 |
|
|
CUM223TS 관련 |
|
|
탁도계 관련자료 |
|
|
|
투시도와 탁도의 차이점은?
| 투시도와 탁도 [透視度 - 濁度]의 차이점은 다음과 같습니다.
탁도는 물의 흐림정도를 나타내는 것으로 투시도와 같은 목적으로 사용되는 지표로 사용됩니다. 농도가 다른 물의 탁도 표준액에서 투시도를 측정하고, 투시도와 탁도의 관계를 양대수 방안지상에 도면으로 그리게 되면, 탁도가 증가할 때 투시도는 감소하며 양대수 눈금에서는 직선 관계로 나타나게 됩니다.
|
