 특징 2 채널 휴대용 초음파 유량계로 기포및 이물질 함유량 10%까지 측정가능
에너지 효율 측정 및 진단
관경 50~3000 mm 적용분야 누수량 검검측정 : 유체의 급.배수 라인의 인입라인과 유출라인 분기점등의 유량을 측정함으로서 누수량을 파악.
펌프용량 확인 : 펌프에서 토출 유량을 측정하여 펌프의 성능이나 교체시기 등 확인
유량 비교측정 : 기존 유량계와 비교측정을 해서 기존 유량계의 성능 검사.
유량 밸런싱 : 분기점별 유량을 측정하면서 밸브를 조작하면 Line별 유량을 조정.
공정 연구용 : 유량값 Data 저장기능을 이용하여 실시간 유량을 분석하여 시간별, 일자별, 계절별 사용량을 분석, 이를 펌프용량 및 파이프사이즈 등의 설계에 적용. 기능 KATflow230은 옵션에 따라 관경 10mm에서 3000mm까지 파이프(PVC, MATAL, etc)에 적합합니다.
2 채널
process output 및 열량 측정 기능(option)
측정할 현장에서 센서는 관(Pipe) 외벽에 설치되게되고, 현장에 대한 자료입력은 계기의 메뉴에 의해서 가능합니다.
센서는 수평이나 수직으로 설치될 수 있습니다.
정밀한 측정을 위하여 중요한 것은 유체의 흐름에 맞는 정보라 할 수 있습니다. 파이프 내부 흐름을 측정하기 위해서 각기 다른 파이프 지름에 대한 기록 정보가 필요하게 될 것입니다.
초음파유량측정방법중 시간차(Trnsit Time) 기술은 액체를 통과하는 음파 전송이 필연적입니다. 정확한 유속 측정이 가능하지만 센서와 센서 간에 이루어 지는 음파 전송은, 기포 또는 음파 특성의 매개물에 의하여 방해 받을 수 있습니다. 그러므로 측정 현장은 주의해서 선택하여야 합니다.
센서를 설치할 때는, 관(Pipe) 외벽에 부착된 부분을 밀착시키는 것이 매우 중요합니다. 접착면의 빈공간, 고르지 않은 표면, 부적당한 상태로 센서를 설치할 경우에는 신호의 손실이 있을 수 있습니다.
일반 사양
|
측정원리
|
Ultrasonic time difference correlation principle
|
유속 범위
|
±0.01 ∼ 25 m/sec
|
분해능
|
0.025 cm/sec
|
재현성
|
0.15% of measured value ± 0.015 m/sec
|
| 정밀도 |
Flow velocity :± 0.5% of velocity
Volume flow :
±1∼3% of measured value depending on application
±0.5% of measured value with process calibration
|
Turn down ratio
|
1 / 100
|
Gaseous and Solid content of medium
|
10% 이하 of volume (시차법 유량계중 최대) |

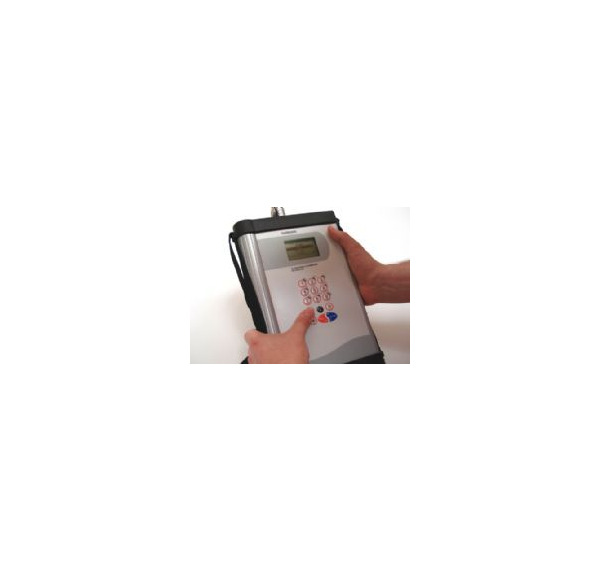

Flow Transmitter (KATflow 230)
|
화면표시
|
문자와숫자표시 가능한 LCD Display, 128 ×68 dots, Backlit
현재 유량, 적산유량, 유속 표시
|
표시 단위
|
- Volumetric flow rate :
m3/h, m3/min, m3/s, l/h, l/min, l/s
등
- Flow velocity : m/s, inch/s 등
- Mass flow rate : g/s, t/h, kg/h, kg/min 등
- Volume : m3, l 등
- Mass : g, kg 등
- Heat flow : W, kW, MW(HQM option 적용시)
- Heat quantity : J, kJ, MJ(HQM option 적용시)
- Temp. : degC(HQM option 적용시)
|
조작부
|
Programmable 15 Key
|
Flow channel
|
2(two) Flow channel |
|
기능
|
평균,편차,합산,최고 유량(2 channel 적용시)
|
|
출력
|
Current, Digital Open-Collector, Digital relay 등(옵션)
|
사용언어
|
English, German, French, Spanish, Russian |
본체크기
|
168(W) × 266(H) × 37(D) mm
|
중량
|
approx. 2 kg
|
사용온도
|
-10 ∼ 60℃
|
보호등급
|
본체 IP65 according EN 60529 (옵션 IP67)
|
적용배관
|
금속관 : 주철관, Ductile 주철관, 강관,
각종 피복강관, 수압철관, SUS관
수지관 : 염화비닐관, FRP관, FRPM관,
PVC관, PVDF관, PEEK관 등
|
Logging Data
|
30,000 Points, including RS 232 serial cable
|
|
Program, KATdata+ |
운영체계 Window 에서 구동 가능한 데이타 다운로딩용 Program 제공
(window XP/NT/2000/vista/7, Linux)
|
사용 전원
|
재충전 가능한 배터리 8 × NiMH
AA 2850 mAh,
상용전원 DC 9
24 시간 연속 동작
|
소비 전력
|
측정모드 5W 이하
|
|
Transducer (K4N, 옵션) |
설치방법
|
V법, Z법, W법 (트랜스듀서 설치방법)
외부부착식 (Clamp-On)
수평 또는 수직 설치
외벽부착형 설치레일(자석&스프링체인)형.
|
측정관경
|
10 ∼ 250 mm
|
센서재질
|
Stainless steel
|
센서크기
|
48×13×22 mm
|
사용온도
|
-30 ∼ 130 ℃
옵션 : 200 ℃, up to 500 ℃
|
보호등급
|
IP 66 according EN 60529 (옵션 IP67 or IP68) |
케이블
|
10m 기본사양
|
Transducer (K1N)
|
설치방법
|
V법, Z법, W법 (트랜스듀서 설치방법)
외부부착식 (Clamp-On)
수평 또는 수직 설치
외벽부착형 설치레일(자석&스프링체인)형.
|
측정관경
|
50 ∼ 3000 mm
|
센서재질
|
Stainless steel
|
센서크기
|
60×30×34 mm
|
사용온도
|
-30 ∼ 130 ℃
옵션 : 200 ℃ |
보호등급
|
IP 66 according EN 60529 (옵션 IP67 or IP68) |
케이블
|
10m 기본사양
|
