 특징 휴대용 초음파 유량계로 기포및 이물질 함유량 10%까지 측정가능, 관경 10mm-250mm
& 50~3000 mm 적용분야 누수량 검검측정 : 유체의 급.배수 라인의 인입라인과 유출라인 분기점등의 유량을 측정함으로서 누수량을 파악.
펌프용량 확인 : 펌프에서 토출 유량을 측정하여 펌프의 성능이나 교체시기 등 확인
유량 비교측정 : 기존 유량계와 비교측정을 해서 기존 유량계의 성능 검사.
유량 밸런싱 : 분기점별 유량을 측정하면서 밸브를 조작하면 Line별 유량을 조정.
공정 연구용 : 유량값 Data 저장기능을 이용하여 실시간 유량을 분석하여 시간별, 일자별, 계절별 사용량을 분석, 이를 펌프용량 및 파이프사이즈 등의 설계에 적용. 기능 KATflow200은 옵션에 따라 관경 10mm에서 3000mm까지 파이프(PVC, MATAL, etc)에 적합합니다.
하나의 TransitTime센서로, 이전에는 도플러센서로만 가능했던 부유물 10%까지 함유된 액체의 유량을 측정할 수 있습니다.
초음파 두께 측정 전극을 표준으로 포함하고 있어 정확한 두께 입력이 필요할 경우 유용합니다.
측정할 현장에서 센서는 관(Pipe) 외벽에 설치되게되고, 현장에 대한 자료입력은 계기의 메뉴에 의해서 가능합니다.
센서는 수평이나 수직으로 설치될 수 있습니다.
정밀한 측정을 위하여 중요한 것은 유체의 흐름에 맞는 정보라 할 수 있습니다. 파이프 내부 흐름을 측정하기 위해서 각기 다른 파이프 지름에 대한 기록 정보가 필요하게 될 것입니다.
초음파유량측정방법중 시간차(Trnsit Time) 기술은 액체를 통과하는 음파 전송이 필연적입니다. 정확한 유속 측정이 가능하지만 센서와 센서 간에 이루어 지는 음파 전송은, 기포 또는 음파 특성의 매개물에 의하여 방해 받을 수 있습니다. 그러므로 측정 현장은 주의해서 선택하여야 합니다.
하지만, Katronic 사의 초음파유량계는 시간차방법에 의한 측정과 도플러모드에 의한 두가지 측정이 모두 가능합니다. 즉, 입자를 함유한 고농도의 유체나 기포를 함유한 와류가 심한 유체라 할지라도 도플러 모드로 측정가능합니다.
센서를 설치할 때는, 관(Pipe) 외벽에 부착된 부분을 밀착시키는 것이 매우 중요합니다. 접착면의 빈공간, 고르지 않은 표면, 부적당한 상태로 센서를 설치할 경우에는 신호의 손실이 있을 수 있습니다.
두께 측정기 포함
일반 사양
|
측정원리
|
Ultrasonic time difference correlation principle |
유속 범위
|
±0.01 ∼ 25 m/sec
|
분해능
|
0.025 cm/sec
|
재현성
|
0.15% of measured value ± 0.015 m/sec
|
| 정밀도 |
Flow velocity :± 0.5% of velocity
Volume flow :
±1∼3% of measured value depending on application
±0.5% of measured value with process calibration
|
Turn down ratio
|
1 / 100
|
Gaseous and Solid content of medium
|
10% 이하 of volume
|

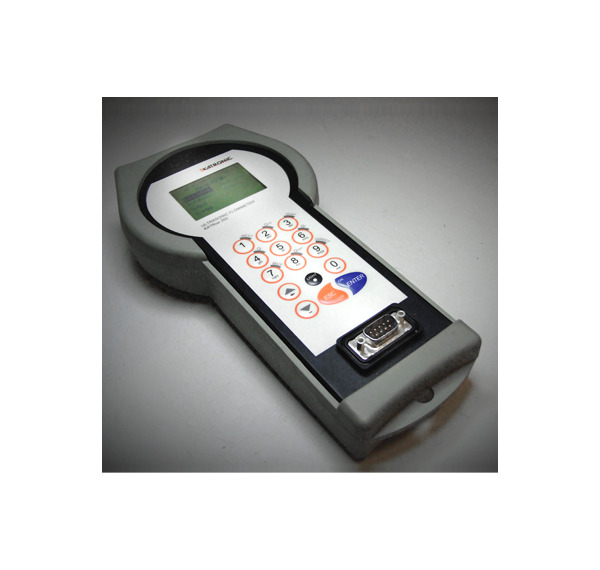

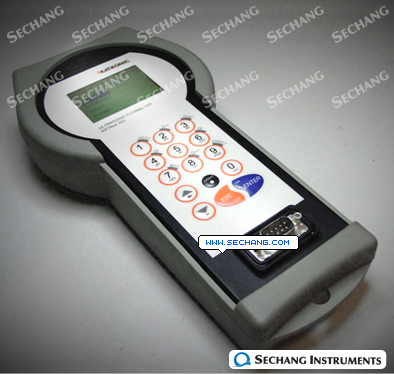

Flow Transmitter (KATflow 200)
|
화면표시
|
문자와숫자표시 가능한 LCD Display, 128 ×68 dots, Backlit
현재 유량, 적산유량, 유속 표시
|
표시 단위
|
- Volumetric flow rate :
m3/h, m3/min, m3/s, l/h, l/min, l/s, gpm, bls/d
- Flow velocity : m/s, inch/s
- Mass flow rate : g/s, t/h, kg/h, kg/min
|
조작부
|
Programmable 15 Key
|
Flow channel
|
1(one) Flow channel |
사용언어
|
English, German, French, Spanish, Russian |
본체크기
|
72/117(W) × 228(H) × 47(D) mm
|
중량
|
approx. 1 kg
|
사용온도
|
-10 ∼ 60℃
|
보호등급
|
본체 IP65 according EN 60529 (옵션 IP67)
|
적용배관
|
금속관 : 주철관, Ductile 주철관, 강관,
각종 피복강관, 수압철관, SUS관
수지관 : 염화비닐관, FRP관, FRPM관,
PVC관, PVDF관, PEEK관 등
|
Logging Data
|
30,000 Points, including RS 232 serial cable
|
|
Program, KATdata+ |
운영체계 Window 에서 구동 가능한 데이타 다운로딩용 Program 제공
(windowXP/NT/2000/vista, Linux)
|
사용 전원
|
재충전 가능한 배터리 4 × NiMH
AA 2850 mAh,
상용전원 DC 9
24 시간 연속 동작
|
소비 전력
|
측정모드 1W 이하
|
Transducer (K4N)
|
설치방법
|
V법, Z법, W법 (트랜스듀서 설치방법)
외부부착식 (Clamp-On)
수평 또는 수직 설치
외벽부착형 설치레일(자석&스프링체인)형.
|
측정관경
|
10 ∼ 250 mm
|
센서재질
|
Stainless steel
|
센서크기
|
48×13×22 mm
|
사용온도
|
-30 ∼ 130 ℃
옵션 : 200 ℃, up to 500 ℃
|
보호등급
|
IP 66 according EN 60529 (옵션 IP67 or IP68) |
케이블
|
10m 기본사양
|
Transducer (K1N)
|
설치방법
|
V법, Z법, W법 (트랜스듀서 설치방법)
외부부착식 (Clamp-On)
수평 또는 수직 설치
외벽부착형 설치레일(자석&스프링체인)형.
|
측정관경
|
50 ∼ 3000 mm
|
센서재질
|
Stainless steel
|
센서크기
|
60×30×34 mm
|
사용온도
|
-30 ∼ 130 ℃
옵션 : 200 ℃
|
보호등급
|
IP 66 according EN 60529 (옵션 IP67 or IP68) |
케이블
|
10m 기본사양
|
