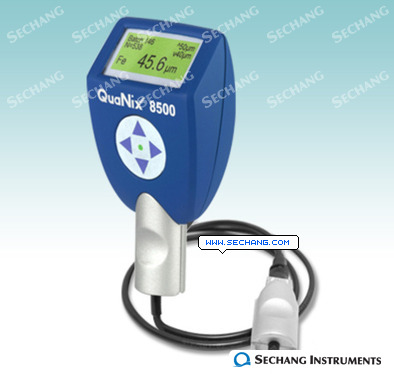

  도금두께측정기 >> 도막두께측정기 >> 겸용    모델 : QN-8500-FN


소비자 가격 : 가격문의

재고여부 : 7일 이내

배 송 료 : 당사(선불), 고중량 제품 제외

담 당 자 : 정환균 02-6292-1012

조달청 물품목록번호: 41111669

조달청 군급목록번호: 52100330701

조달청 물품식별번호: 20801820

제품사양 기술사양 제품문의




NULL

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진



제품상세정보 제품사양 기술자료 제품Q&A 배경
특징
측정범위 : 0 ~ 2000um
겸용/분해능 : 0.1um
차세대 표준모델
8백만회이상 정밀측정
꼭 필요한 기능내장
최고의품질! 무상보증3년


적용분야
측정가능한 샘플 : 철(鐵)금속 소재 위의 비자성(非磁性) 코팅
비자성(Non-Magnetic) 코팅 : 분체도장 페인트 인산염피막 경질크롬 동 에폭시 용융아연 라커 알루미늄 황동(신주) 청동 카드늄 플라스틱 고무 등
철(Ferrous)금속 : 철 철합금 등

측정가능한 샘플 : 비철(非鐵)금속 위의 비전도성(非傳導性) 코팅
비전도(Non-Conductivity) 코팅 : 양극산화피막 아노다이징 분체도장 페인트 인산염피막 라커 에폭시 플라스틱 고무 등
비철(Non-Ferrous)금속 : 알루미늄 황동(신주) 청동 동 마그네슘 티타늄 우라늄 아연 등


기능
측정횟수가 8백만회 이상이 넘어도 정확한 측정값 보장
한글메뉴, 기본메모리 100개장, 통계 등 따라올 수 없는 차세대 표준모델
백라이트 기능과 핸드폰과 같은 친숙한 네이게이션 메뉴 구조

필름교정을 하지 않아도 정확하게 측정하는 홀센서(Hall-Sensor)기술
교정없이 측정가능하므로 작동준비시간이 필요없어 생산성증대
0점보정만으로 바로 즉시 정확한 측정시작

전극일체 또는 전극분리 모두 가능한 모듈형 디자인설계
연장케이블로 두손으로 측정하거나 전극일체형으로 한손으로 측정가능
모듈시스템으로 전극수리비가 매우 저렴
5000um까지 측정가능한 전극(옵션)

교통안전공단 자동차검사센터 공식지정모델
의심할 수 없는 최고의 품질! 세계최장의 무상A/S기간 3년보증
제품개발, 디자인, 제조, QC까지 모두 made in Germany

3년무상보증 제한안내 : 정기테스트, 성적서 재발행, 부적절한 취급으로 인한 파손(케이스 파손, 배터리 커버분실 등), 잘못된 방법으로 본체와 전극의 결합, 배터리 누액, 배터리 전극 혼용, 심각한 루비팁 파손은 3년무상보증에서 제외됩니다.


제품상세정보 제품사양 기술자료 제품Q&A 배경

모델명

QN-8500-FN

제조사

Automation Dr.Nix (독일)

소재

철/비철

측정범위

0 ~ 2000 um

측정원리

철:마그네틱 플럭스 (Hall-Effect)
비철:와전류식(Eddy-Current)

분해능

0.1um : 0~99.9 um
1um : 100~999um
1mm : 1 ~ 2 mm

정밀도

± 1um + 측정값의 2%

교정

사용자교정 : 1개

최소측정면적

20 mm × 20mm

최소곡면면적

볼록 : 5 mm
오목 : 30 mm

최소하지두께

Fe : 0.2 mm
NFe : 0.05mm

사용온도

보관 : -10 ~ 60 °c
작동 : 0 ~ 50 °c

메모리

블럭분할 : 1 개
데이터저장 : 100개

통계

데이터표시, 평균, 표준편차, 최대, 최소

화면표시

디지탈 LCD
측정값 자동Hold

전극

1포인트, 내장/분리형 전극

측정속도

1500ms (약 40회 / 분)

표준/규격

DIN EN ISO2808, DIN 50981, DIN 50984, ISO 2178,

BS 5411 (3&11), BS 3900 - C5, ASTM B 499, ISO 2360, ASTM D 1400, ASTM D 1186, ASTM D 7091

무상보증기간

3년

계기설정

단위 : um/mil
백라이트 : 자동/OFF
화면표시 : 일반/ 역상
무선 : ON/OFF
언어 : 3개국어
신호음 :  ON/OFF
시스템정보 표시

전원

1.5V x 2 (알카라인 건전지, AA)
10초이상사용하지 않을시 자동전원차단

크기

124 × 67 × 33 mm

무게

150g (건전지포함)



■ 겸용 도막두께측정기 비교사양

모델

측정범위 (um)

측정면적(mm)

측정형태

최대분해능(um)

분당 측정속도

메모리

MG-405

0 ~ 2,000

20 X 20

케이블

0.1

약 9회

950개

QN-4500-FN

0 ~ 3,000

20 X 20

일체형

1

약 100회

X

QN-4500C-FN

0 ~ 3,000

20 X 20

케이블

1 약 100회

X

QN-8500-FN

0 ~ 2,000

20 X 20

케이블

0.1 약 40회

X

QN-7500-FN

0 ~ 2,000

10 × 10

케이블

0.1 약 46회

X

QN-8500M-FN

0 ~ 2,000

20 X 20

케이블

0.01 약 40회 13,000개

QN-7500M-FN

0 ~ 2,000

10 × 10

케이블

0.1 약 46회

3,900개

QN-8500M-FNR

0 ~ 2,000

20 X 20

무선

0.01 약 40회 13,000개



보다 자세한 제품리뷰를 보시려면 아래를 클릭하십시요.

http://blog.naver.com/sechangman/20146952502

QNix 8500 동영상 리뷰


제품상세정보 제품사양 기술자료 제품Q&A 배경
워드뷰어 엑셀뷰어 아래아한글뷰어 파워포인트뷰어 아크로벳리더뷰어



제품상세정보 제품사양 기술자료 제품Q&A 배경


  휴대형에서 철용/비철용 도막두께측정기 구분 방법은?





고객 중에는 저렴한 도막 두께측정기를 찾으시는 분이 많습니다.
하지만, 모든 경우가 휴대형으로 측정 가능하지는 않습니다.

우선 휴대형으로 측정하기 위해서는 크게 두가지의 경우입니다.
1.자성체 위에 비자성체 (철)
2.전도체 위에 비전도체 (비철)

즉 철위에 페인트의 경우,
자성체 위의 비자성체가 되므로 철용 휴대형 코팅두께측정기로 측정이 가능하게 됩니다.

또한 구리 위에 페인트 같은 경우에도
전도체 위에 비전도체의 경우가 되므로 비철용 코팅두께측정기로 측정기 가능하게 됩니다.

철용 도막두께측정기의 측정가능한 조합
철소재 위에 다음과 같은 도금이 올라가는 경우에 해당합니다.
알루미늄 황동(신주) 청동 카드늄 경질크롬 동 에폭시 아연 라커 분체도장 페인트 고무 주석 바니쉬 코팅

비철용 도막두께측정기의 측정가능한 조합
알루니늄 소재 : 아노다이징 에폭시 라커 페인트 플라스틱 고무 바니쉬 코팅
황동(신주) 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
청동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
마그네슘 소재 : 아노다이징 페인트 플라스틱 코팅
스테인레스 소재 : 에폭시 라커 페인트 플라스틱 코팅
티타뇸 소재 : 에폭시 페인트 플라스틱 코팅
우라늄 소재 : 페인트 플라스틱 고무 코팅
아연소재 : 에폭시 라커 페인트 플라스틱 코팅


궁금하신 점에 대해 해당 분야의 전문가가 상담해드립니다.

제품문의 버튼을 누르시면 입력폼이 출력됩니다.
담당자의 이름을 클릭하시면 직통 번호를 확인하실 수 있습니다.

제품문의

일자 고객이름 분야 제목 결과 담당자
2017-07-24윤경 *기타 대여 가능/견적 문의추진장문석
2017-07-24youn *기타 수질 측정완료장문석
2017-07-24youn *기타 입고 문의완료장문석
2017-07-21김동 *문의-기타 pc3400 관련 질문완료장문석
2017-07-20박헌 *기타 산소 농도 측정기 관련 문의완료정환균
2017-07-20김동 *기타 파티클 입자계수기 pc3400관완료장문석
2017-07-19정제 *유량 제품 도면 요청완료장문석
2017-07-19김정 *기타 Radico EPD 견적문의완료장문석
2017-07-19이원 *수질 기존 구매 중인 LF40 견적 요완료정환균
2017-07-17한태 *수질 ysi-5100견적요청완료오은수
NO.1
도막두께측정기
  셋트일 경우엔 표준 부속품이 포함됨.
일부 사진만 표시될 수 있습니다.


  구성내역

코팅두께측정기 QuaNix 8500B
전극 : 철/비철겸용 Dual Probe
Probe 연결용 연장케이블
철/비철 0점소재
사용 설명서(한글, 영문)
강화플라스틱 케이스
제조사 11 points 교정 시험성적서
계기 포우치
1.5V 알카라인건전지 2개


QN-8500M-FN
2,890,000
측정범위 : 0 ~ 2000um
겸용/분해능 : 0.01um
최고급 무선네트워크장비
철/비철소재 자동인식
대용량메모리, PC연결
생산성혁명!연속스캔측정
QN-8500-FN
1,770,000
측정범위 : 0 ~ 2000um
겸용/분해능 : 0.1um
차세대 표준모델
8백만회이상 정밀측정
꼭 필요한 기능내장
최고의품질! 무상보증3년
