전자 유량계는 비전도성 물질인 Stainless Steel Tube를 내장하고 있습니다.

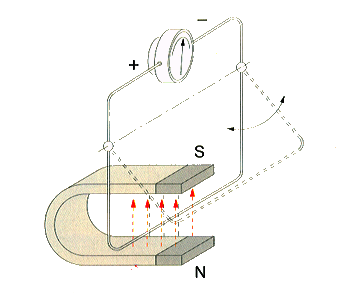

Tube의 외면에는 2개의 DC 전원의 전자기식 코일이 각각 배관을 중심으로 서로 마주보도록 설치되어 있으며, 이러한 코일에 수직으로 2개의 전극이 튜브 안쪽으로 위치하여 있습니다. 작동원리는 코일에 전원이 가해지면, 관경을 따라 마그네틱 자장이 형성되고, 이때 자장이 형성된 배관을 전도도를 가진 유체가 통과하게 되면, 전극을 통하여 전압이 유도됩니다.

이러한 전압은 유체의 평균 유량속도값에 직접적으로 비례하는 값으로 나타나게 되며, 이를 2개의 전극을 통하여 측정합니다. 이러한 유도된 전압을 변환기 디지털 방식의 증폭과정과 가공과정을 거쳐 정밀한 아나로그 또는 디지탈 신호를 발생시키게 됩니다.

이러한 신호는 유량값, 적산값을 표시할 뿐만 아니라, 검출기와 변환기의 분리형인 경우에도 사용이 가능합니다. 이러한 기술의 장점으로는 유체의 흐름을 방해하는 부분이 없으며, 압력손실이 없으며, 온도 압력 점도 밀도 유선도 변화에 따른 정밀도의 변화가 없으며, 특히 구동부가 없어 부분적인 보수가 필요하지 않습니다.
