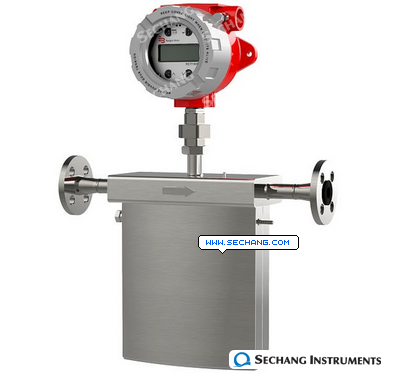

 특징 유체의 코리올리스 힘을 이용해 질량유량, 밀도 및 온도를 직접 측정하는 고정밀 유량계로, RCT1000 계열의 0～1088 kg/h급 센서 구성에 해당합니다.
비전도성 액체와 점성 유체에도 적용할 수 있으며 개방형 유로와 내부 가동부가 없는 구조로 정밀 공정 및 시험장비의 유량 측정에 적합합니다. 적용분야 액체 및 비전도성 유체의 질량유량 측정, 냉매 및 열유체 시험장치, 화학·석유화학 공정, 연료 및 오일 계측, 점성 유체 측정, 연구·시험 설비, 배치 및 공정 제어, 기능 질량유량을 직접 측정하므로 유체 밀도 변화에 따른 체적유량 환산 오차를 줄일 수 있습니다.
질량유량, 밀도 및 온도를 동시에 측정하며 측정값을 이용한 체적유량 및 농도 연산이 가능합니다.
0～1088 kg/h급 구성은 RCS025 센서 기준 1/2 in. 공칭 연결과 1/4 in. 상당 유로를 사용합니다.
RCS025 액체용 표준 정확도 Option 2는 ±0.2% of reading ±0.05% of full scale이며 고정밀 Option 6은 ±0.1% of reading 사양을 지원합니다.
질량유량 반복성은 ±0.05% of reading ± zero stability입니다.
밀도 측정 정확도는 RCS025 기준 ±0.002 g/cm³입니다.
표준 접액부 재질은 316L Stainless Steel입니다.
측정관 내부에 기계적 가동부가 없어 마모와 정기 유지보수 부담을 줄인 구조입니다.
별도의 상류·하류 직관부를 요구하지 않아 제한된 배관 공간의 시험장비 및 공정 설비에 적용하기 용이합니다.
4～20 mA 아날로그 출력, 주파수·펄스 출력 및 Modbus RTU 통신을 지원하며 구성에 따라 HART, Modbus TCP/IP 및 EtherNet/IP를 선택할 수 있습니다.
| 모델 |
RCT1088 |
| 제품 유형 |
코리올리스 질량 유량계 |
| 측정 원리 |
Coriolis 직접 질량유량 측정 |
| 측정 항목 |
질량유량, 밀도, 온도, 체적유량 및 적산유량 연산 |
| 대응 센서 구성 |
RCS025급, 0～1088 kg/h |
| 질량유량 범위 |
0～1088 kg/h (RCS025 기준) |
| 체적유량 상당 범위 |
0～1088 L/h
약 0～18.13 L/min (밀도 1 g/cm³ 기준) |
| 공칭 라인 크기 |
1/2 in. (DN15 상당, RCS025) |
| 상당 유로 크기 |
1/4 in. (RCS025) |
| 측정관 수 |
2 |
| 액체 질량유량 정확도 |
Option 2: ±0.2% of reading ±0.05% of full scale |
| 고정밀 정확도 옵션 |
Option 6: ±0.1% of reading |
| 질량유량 반복성 |
±0.05% of reading ± zero stability |
| Zero Stability |
±0.05% of full scale (RCS025) |
| 밀도 정확도 |
±0.002 g/cm³ (RCS025) |
| 온도 측정 정확도 |
±1°C |
| 온도 측정 반복성 |
±0.3°C |
| 접액부 재질 |
316L Stainless Steel |
| 일반 유체 온도 범위 |
-40～+200°C |
| 방폭형 Integral Mount 유체 온도 |
-20～+60°C |
| 방폭형 Remote Mount 유체 온도 |
-20～+182°C, 온도 등급별 상한 적용 |
| 최대 사용 압력 |
NPT 238 bar
Class 150 19 bar
Class 300 49.6 bar
PN40 40 bar
Tri-Clamp 14 bar (RCS025 기준) |
| 프로세스 연결 |
NPT
ASME Class 150/300 Flange
PN40 Flange
Tri-Clamp 선택 |
| 아날로그 출력 |
4～20 mA
0～22 mA capable
최대 부하 500 Ω (트랜스미터 구성별 출력 채널 수 상이) |
| 주파수·펄스 출력 |
Open collector
rate 최대 3 kHz
accumulator 0～10 Hz |
| 통신 |
Modbus RTU 표준
HART 및 Modbus TCP/IP·EtherNet/IP 옵션 |
| 직관부 요구 |
별도 직관부 요구 없음 |
| 보호 등급 |
트랜스미터 구성에 따라 NEMA 4/IP65 또는 NEMA 4X/IP66 |
| 인증 |
구성에 따라 cCSAus
ATEX
IECEx 및 PED 적용 |
|
