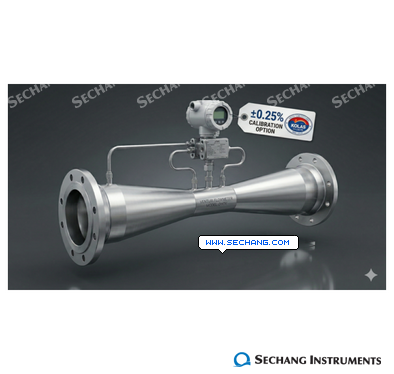

  Venturi >> 설치형 모델 : DHOF-500A

재고여부 : 30일 이내

특징
ISO 5167 기반 차압식 벤츄리관 유량계로 기체 및 고온 공기 유량 측정과 고압 배관 조건에 적합한 산업용 유량계

적용분야
고온 배기가스, 공기 유량 측정, 발전소 보일러 공기 라인, 산업 배기 시스템, 고압 가스 배관, HVAC 대형 설비, 화학 및 공정 가스 라인

기능
기체 및 고온 공기 유량 측정 최적화 설계
ISO 5167 기반 고정밀 차압식 유량 측정
최소 압력 손실 구조로 에너지 효율 향상
고온 환경(최대 약 420℃) 대응 가능
ANSI 1500LB 및 JIS 40K 대응 고압 설계
ASME B31.3 기반 내압 설계 및 수압시험 수행
가동부 없는 구조로 유지보수 최소화
DP 트랜스미터 및 유량 컴퓨터 연동 지원
모델DHOF-500A
적용 유체기체 / 공기 / 고온 배기가스
측정 방식차압식 유량 측정 (Venturi Tube)
설계 기준ISO 5167-4 / JIS Z 8762 / ASME MFC-3M / KS A 0612
내압 설계 기준ASME B31.3
최대 내압 등급ANSI 150 ～ 1500 LB / JIS 5K ～ 40K
내압 시험설계 압력의 1.5배 수압시험
구경500A (20)
직경비(β)0.30 ～ 0.75
정확도±0.5% (개별 교정 기준)
레이놀즈 수Re ≥ 2 × 10⁵
재질Carbon Steel / 304SS / 316SS / Alloy Steel
압력 탭환형 링 또는 개별 탭
접속 방식플랜지 / 용접 / 나사
사용 온도최대 약 420℃
출력 신호4～20mA / HART / Fieldbus / Modbus
