 특징 삽입 혹은 침적형(센서)
온도 보상(0 ∼ 105℃)
아날로그 출력(pH/온도)

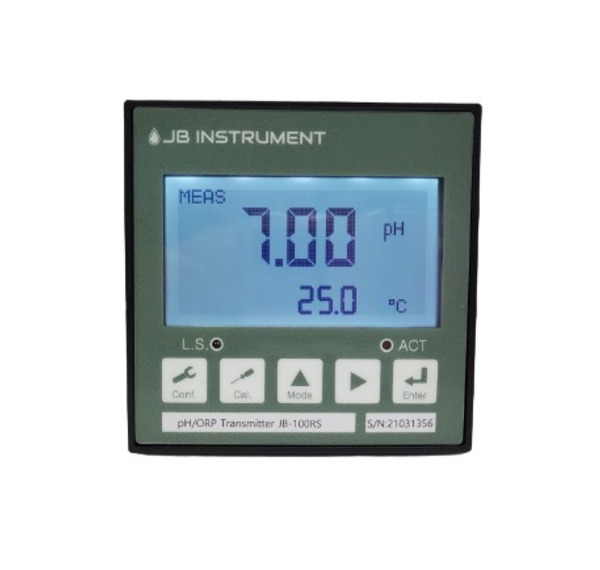

RS-485 적용분야 폐수 처리, 순수, 재생수, 보일러 수 시스템 및 전자, 전기 도금, 인쇄 및 염색, 화학, 식품, 제약 및 산업 공정 모니터링 응용 분야에서 널리 사용 기능 - 96x96 마이크로 프로세서 pH/ORP 송신기
- 방수 및 방진 디자인, 벽/패널/파이프 설치에 적합
- 제공 디지털 필터링, 간섭 값을 필터링하여 물을 더 안정적으로 테스트
- 교정 및 매개 변수 설정을 위한 보한 암호 포함
- 센서 자체 청소 장치 접점 제공, 프로그램 설정
- 대형 LCM 화면, 작동 상태 및 특수 기호 표시
- 솔루션 접지 기능 제공, 샘플 충전 간섭 제거 기능
- 3점 자동 보정 포함; 수동 및 자동 온도 보상
- 백라이트 센서, 자동 및 수동 백라이트 설정 기능
- RS-485 MODBUS RTU 프로토콜, 디지털 시스템에 직접 연결(JB-100RS)
- 2개의 프로그래밍 가능한 아날로그 출력 (JB-100)
|
모델
|
JB-100
|
JB-100RS
|
|
범위
|
pH/
ORP/
온도
|
-2.00 ~ 16.00pH / -1999 ~ 1999mV / -30.0 - 130.0℃
|
|
분해능
|
0.01pH / 1mV / 0.1℃
|
|
정밀도
|
± 0.01pH (±1digit) / ± 0.1%(±1digit)
/ ± 0.2℃(±1digit) |
|
온도 보상
|
자동 NTC 30KΩ 또는 PT-1000
|
|
동작 온도
|
0~50℃
|
|
입력임피던스
|
>10^12Ω
|
|
디스플레잉
|
자동 밝기 조절 가능한 LCM 디스플레이
|
|
아날로그 출력1
|
pH/ORP에 해당하는 프로그래밍 및 절연 가능한
DC
0/4 ~ 20mA 출력, max.500 Ω
|
|
아날로그 출력2
|
온도에 해당하는 프로그래밍 및 절연 가능한
DC
0/4 ~ 20mA 출력, max.500 Ω
|
|
시리얼인터페이스
|
-
|
RS-485(MODBUS RTU or ASCLll)
|
|
솔루션 접지
|
솔루션 접지로 전기 간섭 제거
|
|
Hi/Lo 릴레이 출력
|
2세트의 Hi/Lo 프로그래밍 가능, ON/Off, 240 VAC
/ 0.5A Max
|
|
세정 릴레이 출력
|
ON: 9999 초 / OFF: 0~999.9 시간
|
|
설치 방법
|
벽 / 파이프 / 판넬
|
|
전원
|
100 ~ 240VAC ± 10%, 50/60
Hz
|
|
크기
|
96mm x 96mm x 148mm (H x W x D)
|
|
Cut off 치수
|
91mm x 91mm (H x W)
|
|
중량
|
0.4 kg
|
|
보호 등급
|
IP65 (NEM4X) CE
|
|
품명 |
무보충형 pH 전극(Electrode) |
|
측정원리 |
유리전극 방식 |
|
측정범위 |
0.00 ~ 14.00 pH |
|
온도센서 |
PT 1000 |
|
사용온도 |
0 ∼ 105 ℃ |
|
사용압력 |
0 ~ 10 Kgf/cm2 |
|
비교전극 |
Ag / AgCl |
|
침적부 재질 |
Ryton, Teflon & Glass
TT
: stainless steel |
|
크기 |
22.2(Ø) × 150(L) mm |
|
배관연결부
|
3/4
NPT
|
|
기본케이블 |
7 m,
Connector : pH - Ferrule,
TT/G - ferrule
옵션: Y단자
|
|
