 특징 0.5~200uS/cm
(K=0.1, 2cell)
보일러,수처리,DI Water,순수,반도체 공정
사용자가 범위설정 가능 적용분야 보일러, 수처리, DI water, Pure Water, Utra-Pure Water 시설등의 연속 전도도 측정 기능 고집적회로(ASIC)를 채용하여 대화식 프로그램 방식을 구현하였습니다. 측정값을 절연회로에 의해 0/4~20mA 출력하여 신뢰도를 높였습니다. 현장 환경 맞는 경보신호(연속/간헐)를 사용할 수 있으며, 경보지연(0~1999초) 기능을 내장하고 있습니다. 내부 메모리(non-volatile memory) 는 비휘발성이므로 보전 기능을 갖추고 있어 설정된 측정 조건, 공정제어변수 및 표준화값을 안전하게 보호할 수 있습니다. 대형 LCD 화면을 채택하여 측정값, 프로그램 입력, 오류 메세지 등을 쉽게 판독할 수 있습니다. IP54등급의 표준외함(DIN1/4)을 적용하여 판넬에 간단히 취부할 수 있습니다. 계기 전면에 배열된 지시등(LED)은 제어 릴레이 구동상태, 경보상태 및 자동/수동 모드 운전상태를 표시해줍니다. 잠금 기능이 있어 임의 오동작을 막을 수 있습니다. 자동/수동 온도 보정기능(0~10.0%까지 온도 보정계수 입력 가능) 과 자동제어 기능 Hi/Lo, Hi/Hi, Lo/Hi, Lo/Lo 설정이 가능합니다.

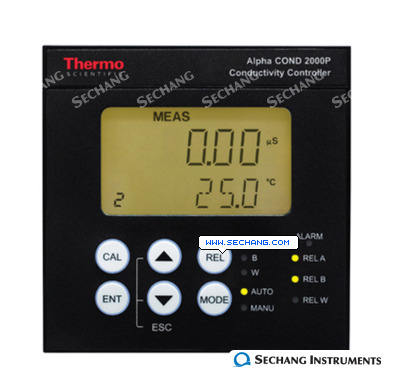

Controller
사양
|
품명 |
Conductivity Controller
모델: TSCONCTP2000P
|
|
화면표시 |
Digital LCD with BACKLIGHT |
|
측정범위 |
전도도 |
0.000 ~ 2.000 μS/cm
0.00 ~ 20.00 μS/cm
0.0 ~ 200 μS/cm
0 ~ 2000 μS/cm
0.00 ~20.00 mS/cm
0.0 ~200.0 mS/cm
0 ~1000 mS/cm
(Keypad설정에 의함) |
|
온도 |
-10 ~ 125 ℃(온도 측정 : PT100,
PT1000) |
|
정밀도 |
전도도 |
± 1 % of F.S. |
|
온도 |
± 0.5 ℃ |
|
분해능 |
전도도 |
0.001μS/cm, 0.01μS/cm, 0.1μS/cm, 1 μS/cm;
0.01mS/cm, 0.1 mS/cm,
1mS/cm |
|
온도 |
0.1 ℃ |
|
온도보상 |
자동
/수동 |
|
표준온도 |
25 ℃ |
|
전송출력 |
Isolated DC 0/4 ~ 20mA |
|
경보설정 |
P/PI control(pulse length/pulse frequency)
지원
Contect Outut: 1 SPDT, 3SPST relays
Wash cycle: 0.1 ~ 199.9 hour
Wash duration: 1 ~ 1999 sec
Switching vltage/current/power:
Max. 250VAC / Max. 3A / Max.
600VA |
|
High / Low Hysteresis Band : 0 ~ 10% Full
Scale |
|
전원 |
AC 110/220V, 50/60Hz |
|
사용환경 |
-10 ∼ 50 ℃, 90% R.H.
이하 |
|
크기 |
96(W) × 96(H) mm |
|
컨트롤러
옵션
:
Wall
Mounting
TSCONCTP2000W
|
Cell
사양
|
품명 |
Conductivity Sensor |
|
모델 |
ECCS10-0-01SSP |
|
측정범위
|
0.5~ 200
uS/cm |
|
셀상수 K |
k=0.1,2-cell |
|
body
재질 |
SS316 |
|
fitting 재질
|
Stainless Steel
|
|
Thread |
1/2” NPT |
|
최대압력 |
6.8Bar(80psi) |
|
사용온도
|
-5~150℃
|
|
케이블 |
Integrated 7.5m, 6-wire double-shielded, open |
|
무게
|
660g
|
|
