 특징 범위:-2.00~16.00pH
온도값 동시표시
PT100 OHM 온도
초음파 세정기 포함 적용분야 수처리시설, Pilot 시설, 생산공정, 양어장과 수소이온농도의 측정공업, 생물, 제약, 음료, 식료품현장의 수소이온농도를 지속적으로 측정하고 조절하도록 설계되었습니다.
기능 1. pH800 시리즈는 현재의 수처리시설에서 요구되어지는 연속적이고 안정적인 측정값을 출력합니다.
2. 각각의 현장 요구에 맞는 다양한 전극들과 호환성을 가지고 있습니다.
3. 메뉴 대화식 프로그램 방식 적용, 절연회로에 의한 출력신호는 측정값 신뢰성 확보, 자동/수동 온도 보정 기능, 2개의 SPDT(single-pole double throw) 릴레이를 채택하여 Hi/Lo, Hi/Hi, Lo/Lo 설정값을 병합하여 자동제어 가능합니다.
4. 다양한 표준 완충 용액(pH 1.00, 4.00, 7.00, 9.00 및 10.00)을 선택할 수 있습니다.
5. 전기적인 노이즈가 많은 현장에서도 안정적으로 측정 및 자동제어를 실현하기 위하여 전위보정회로(등위 고 임피던스 결선법 : Symmestric connection)를 갖추고 있습니다.
6. 측정값 보정 기능(offset)을 갖추고 있어 현장 및 실험실의 pH값 편차를 조정할 수 있을 뿐만 아니라 프로그램 설정에 따라 pH 또는 ORP 측정/자동제어 가능 용도에 따라 각종 pH 전극을 채택할 수 있습니다.

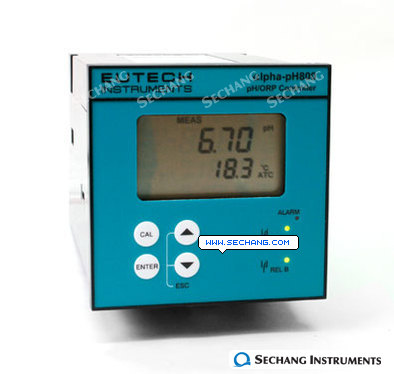

Transmitter
품명
|
pH/ORP Controller
|
측정 범위
|
pH
|
-2.00∼16.00 pH
|
온도
|
-9.9 ~ 125.0 °C / 센서에 따라 다름 기본(80°C까지)
|
분해능
|
pH
|
0.01 pH
|
온도
|
0.1 °C
|
정밀도
|
pH
|
± 0.01 pH
|
온도
|
± 0.5 °C
|
교정
|
2점 교정(Two points calibration is completed by immersing an electrode into standard solutions/ pH 1.01, 4.01, 6.86, 7.00, 9.00, 9.18, 10.01)
|
제어출력
|
on/off 제어 및 비례 제어(주파수 길이 또는 주파수 빈도)
|
Signal Output Range
|
4~20 mA Isolated Output
|
외장재질
|
SPCC
|
경보설정
|
접점신호 : 2 SPDT/1 Alarm
자동제어 기능(HI/LO, HI/HI, LO/HI, LO/LO)
접점용량 : 250 VAC 3A
경보지연시간 : 0 ~ 2000초
|
전원
|
공급전원
|
AC 110/220V
|
크기
|
96 W x 96 H
|
설치방법
|
Bracket을 통한 Panel 설치
|
중량
|
1.5 kg
|
PH Senosr
센서 품명
|
보충형 pH 전극(Electrode)
|
측정원리
|
유리전극 방식
|
측정범위
|
0.00 ~ 14.00 pH
|
사용온도
|
0 ∼ 80 ℃
|
사용압력
|
0 ~ 0.5 Bar (atm.)
|
비교전극
|
Ag / AgCl
|
Zero Point
|
pH 7.00 ± 0.3 (/ ± 20 mV)
|
Slope
|
95% 이상 (pH 4, pH 7 Buffer에서)
|
반응시간
|
15 sec 이내 98% 반응 (@ 25℃)
|
내부 보충액
|
3.8 M KCl 보충형
|
온도센서
|
Pt-100Ω 내장
|
침적부 재질
|
유리 / Polymer Body
|
크기
|
12(Ø) × 120(L) mm
|
기본케이블
|
5 m / Spade Lugs
|
Membrane Resistance
|
150 MΩ 이하
|
측정조건
|
전도도율 : 200 μS/cm 이상
|
센서 홀더재질
|
PP ( SUS 304: 옵션)
|
센서 홀더길이
|
2m (주문시 선택가능: 옵션)
|
Cleaner
세정기 품명
|
초음파 세정기
|
측정원리
|
Ultrasonic wave shaken
|
사용온도
|
-5 ∼ 85 ℃
|
사용습도
|
R.H. 95% 이하
|
세정방법
|
초음파 연속조사
|
발진주파수
|
70 ~ 80 kHz
|
전원
|
AC 110/220V 50/60Hz
|
외장재질
|
IP 68, Waterproof Casing
|
설치방법
|
침적형 세정파이프 일체형
|
중량
|
약 2kg
|
침적 홀더재질
|
SUS 304
|
침적 홀더길이
|
2m (주문시 선택가능: 옵션)
|
|
