 특징 버전에 따른 다양한 형태의 전원,출력,릴레이 접점이 가능한 계기 적용분야 수처리시설, Pilot 시설, 생산공정, 양어장과 수소이온농도의 측정공업, 생물, 제약, 음료, 식료품현장의 수소이온농도를 지속적으로 측정하고 조절하도록 설계되었습니다.
기능 현재의 수처리시설에서 요구되어지는 연속적이고 안정적인 측정값을 출력합니다. 각각의 현장 요구에 맞는 다양한 전극들과 호환성을 가지고 있습니다.pH/ORP와 temperature의 4-20mA Output 2개의 아날로그출력 지원이 가능한 모델입니다.또한 계기 버전에 따른 다양한 옵션 채택이 가능하며 현장에 따라 전원,출력 신호,릴레이 접접 선택이 가능한 우수한 계기입니다.

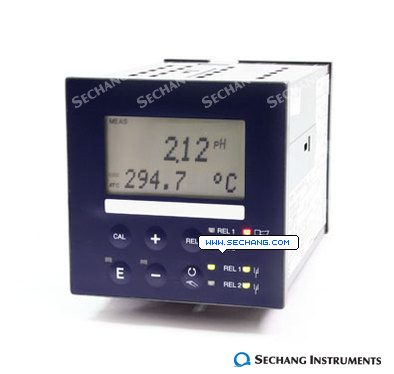

11352  Transmitter
|
모델명 |
OPM 223 |
|
측정항목 |
pH/ORP, 온도 |
|
측정범위 |
-2 ∼ 16 pH / -1500 ~
+1500mV / -20 ∼ 150℃ |
|
표시부 |
LCD, 2 Line, 5 & 9 digits, 상태 표시 |
|
분해능 |
0.01 pH/ 1mV / 0.1℃ |
|
지시편차(정밀도) |
측정값의 최대 0.5% |
|
재현성 |
측정값의 최대 0.2% |
|
한계주위온도 |
-20 ∼ 60℃ |
|
출력신호 |
측정값 출력 : 0/4 ∼ 20 mA ,galvanically
separated;
(error current 2.4/22 mA, Max Load 500Ω, Max resolution 700 digits/mA)
2output
signals pH/ORP and temp./pH or ORP/ set value
|
|
알람설정 |
Steady/ Fleeting contact
Alarm delay 0 ∼ 2000 s(min) |
|
경보설정 |
2 Relay contacts (AC 250V, 2A)
- Measurement limit contacts
- P(ID) controllers
- Timer for cleaning |
|
외장 |
IP 54(Front, Polyester), IP 30(Housing, Polycarbonate) |
|
설치방법 |
Panel mounting |
|
크기 |
96 × 96 × 145 mm |
|
설치방법 |
Panel mounting |
|
중량 |
약 0.7 kg |
|
전원 |
AC 110/220 V 50/60Hz |
|
품명
|
무보충형 ORP 전극(Electrode)
|
|
측정원리
|
유리전극 방식
|
|
측정범위
|
- 2000 ~ 2000 mV
|
|
사용온도
|
0 ∼ 105 ℃
|
|
사용압력
|
0 ~ 10 Kgf/cm2
|
|
비교전극
|
Ag / AgCl
|
|
침적부 재질
|
Ryton, Teflon & Glass
|
|
크기
|
22.2(Ø) × 150(L) mm
|
|
배관연결부
|
3/4
NPT
|
|
기본케이블
|
4.87 m
|
|
