  도금두께측정기 >> 도막두께측정기 >> 비철    모델 : QN-8500-N

소비자 가격 : 가격문의

재고여부 : 7일 이내

배 송 료 : 당사(선불), 고중량 제품 제외

담 당 자 : 오은수 02-6292-1013

조달청 물품목록번호: 41111669

조달청 군급목록번호: 66351800036

조달청 물품식별번호: 21514249

제품사양 기술사양 제품문의




NULL

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진

 관련사진



제품상세정보 제품사양 기술자료 제품Q&A 배경
특징
측정범위 : 0 ~ 2000um
비철용/분해능 : 0.1um
알루미늄 위의 피막측정
8백만회이상 정밀측정
꼭 필요한 기능내장
최고의품질! 무상보증3년


적용분야
측정가능한 샘플 : 비철(非鐵)금속 위의 비전도성(非傳導性) 코팅
비전도(Non-Conductivity) 코팅 : 양극산화피막 아노다이징 분체도장 페인트 인산염피막 라커 에폭시 플라스틱 고무 등
비철(Non-Ferrous)금속 : 알루미늄 황동(신주) 청동 동 마그네슘 티타늄 우라늄 아연 등


기능
측정횟수가 8백만회 이상이 넘어도 정확한 측정값 보장
한글메뉴, 기본메모리 100개장, 통계 등 따라올 수 없는 차세대 표준모델
백라이트 기능과 핸드폰과 같은 친숙한 네이게이션 메뉴 구조

필름교정을 하지 않아도 정확하게 측정하는 홀센서(Hall-Sensor)기술
교정없이 측정가능하므로 작동준비시간이 필요없어 생산성증대
0점보정만으로 바로 즉시 정확한 측정시작

전극일체 또는 전극분리 모두 가능한 모듈형 디자인설계
연장케이블로 두손으로 측정하거나 전극일체형으로 한손으로 측정가능
모듈시스템으로 전극수리비가 매우 저렴

의심할 수 없는 최고의 품질! 세계최장의 무상A/S기간 3년보증
제품개발, 디자인, 제조, QC까지 모두 made in Germany

3년무상보증 제한안내 : 정기테스트, 성적서 재발행, 부적절한 취급으로 인한 파손(케이스 파손, 배터리 커버분실 등), 잘못된 방법으로 본체와 전극의 결합, 배터리 누액, 배터리 전극 혼용, 심각한 루비팁 파손은 3년무상보증에서 제외됩니다.


제품상세정보 제품사양 기술자료 제품Q&A 배경

모델명

QN-8500-N

제조사

Automation Dr.Nix (독일)

소재

비철

측정범위

0 ~ 2000 um

측정원리

비철:와전류식(Eddy-Current)

분해능

0.1um : 0~99.9 um
1um : 100~999um
1mm : 1 ~ 2 mm

정밀도

± 1um + 측정값의 2%

최소측정면적

20 mm X 20 mm

최소곡면면적

볼록 : 5 mm
오목 :30 mm

최소하지두께

0.05 mm

사용온도

보관 : -10 ~ 60 °c
작동 : 0 ~ 50 °c

화면표시

디지탈 (LCD)
측정값 자동Hold

전극

1포인트, 내장/분리형 전극

측정속도

1500ms (약 40회 / 분)

표준/규격

DIN EN ISO2808, DIN 50981, BS 3900 - C5, ASTM D 7091, DIN 50984, BS 5411 (3), ISO 2360, ASTM D 1400

계기설정

단위 : um/mil
백라이트 : 자동/OFF
화면표시 : 일반/ 역상
무선 : ON/OFF
언어 : 3개국어
신호음 :  ON/OFF
시스템정보 표시

무상보증기간

3년

전원

1.5V x 2 (알카라인 건전지, AA)
10초이상사용하지 않을시 자동전원차단

크기

124 × 67 × 33 mm

무게

150g (건전지포함)



■ 비철용 도막두께측정기 비교사양

모델

측정범위 (um)

측정면적(mm)

측정형태

최대분해능(um)

분당 측정속도

메모리

QN-8500-N

0 ~ 2,000

20 X 20

케이블

0.1 약 40회

X

QN-7500-N

0 ~ 2,000

10 × 10

케이블

0.1 약 46회

X

QN-8500M-N

0 ~ 2,000

20 X 20

케이블

0.01 약 40회 13,000개

QN-7500M-N

0 ~ 2,000

10 × 10

케이블

0.1 약 46회

3,900개

QN-8500M-R

0 ~ 2,000

20 X 20

무선

0.01 약 40회 13,000개





동영상 리뷰



 지금 클릭하셔서 자세한 리뷰를 확인하십시요.

http://blog.sechang.com/221099602372


제품상세정보 제품사양 기술자료 제품Q&A 배경

제품상세정보 제품사양 기술자료 제품Q&A 배경


  휴대형에서 철용/비철용 도막두께측정기 구분 방법은?





고객 중에는 저렴한 도막 두께측정기를 찾으시는 분이 많습니다.
하지만, 모든 경우가 휴대형으로 측정 가능하지는 않습니다.

우선 휴대형으로 측정하기 위해서는 크게 두가지의 경우입니다.
1.자성체 위에 비자성체 (철)
2.전도체 위에 비전도체 (비철)

즉 철위에 페인트의 경우,
자성체 위의 비자성체가 되므로 철용 휴대형 코팅두께측정기로 측정이 가능하게 됩니다.

또한 구리 위에 페인트 같은 경우에도
전도체 위에 비전도체의 경우가 되므로 비철용 코팅두께측정기로 측정기 가능하게 됩니다.

철용 도막두께측정기의 측정가능한 조합
철소재 위에 다음과 같은 도금이 올라가는 경우에 해당합니다.
알루미늄 황동(신주) 청동 카드늄 경질크롬 동 에폭시 아연 라커 분체도장 페인트 고무 주석 바니쉬 코팅

비철용 도막두께측정기의 측정가능한 조합
알루니늄 소재 : 아노다이징 에폭시 라커 페인트 플라스틱 고무 바니쉬 코팅
황동(신주) 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
청동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
마그네슘 소재 : 아노다이징 페인트 플라스틱 코팅
스테인레스 소재 : 에폭시 라커 페인트 플라스틱 코팅
티타뇸 소재 : 에폭시 페인트 플라스틱 코팅
우라늄 소재 : 페인트 플라스틱 고무 코팅
아연소재 : 에폭시 라커 페인트 플라스틱 코팅


궁금하신 점에 대해 해당 분야의 전문가가 상담해드립니다.

제품문의 버튼을 누르시면 입력폼이 출력됩니다.
담당자의 이름을 클릭하시면 직통 번호를 확인하실 수 있습니다.

제품문의

일자 고객이름 분야 제목 결과 담당자
2018-02-21최재 *수질 orp 질문이요완료
2018-02-20허원 *수질 불소센저 9609BNWP 견적서요완료박지훈
2018-02-19박종 *유량 미소유량계 견적이 궁금합니추진정환균
2018-02-18정필 *수질 ph, DO 센서 문의완료오은수
2018-02-14심재 *도금 두께1mm SUS에 코팅된 테프론완료박지훈
2018-02-13이철 *도금 비접촉식 도막두께 측정기 문완료이범교
2018-02-13권오 *수질 탁도계 견적 요청완료오은수
2018-02-12유기 *유량 유량계 견적 문의 드립니다.추진정환균
2018-02-09박기 *도금 견적요청 드립니다.완료박지훈
2018-02-09김명 *수질 가격문의완료장문석
NO.1
도막두께측정기
  셋트일 경우엔 표준 부속품이 포함됨.
일부 사진만 표시될 수 있습니다.


  구성내역

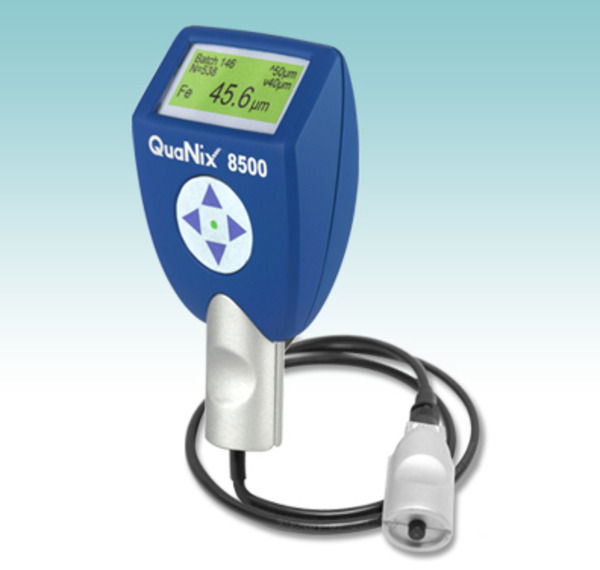

코팅두께측정기 QuaNix 8500
비철용 Probe
전극연결용 연장케이블
0점 교정용 하지
사용 설명서(한글, 영문)
제작사 제품성적서
강화플라스틱 케이스
계기 포우치
1.5V 알카라인건전지 2개
