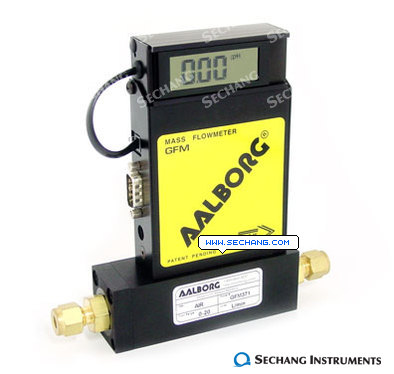

 특징 기체유량계(미소유량)
측정범위:0~10L/min
교정성적서 포함.
정확도 1%(전체범위) 적용분야 소형으로 실험실, 연구소에 간단히 설치 측정할 수 있다
기능 온도 및 압력 변화의 영향을 거의 받지 않고 유체의 질량 유량을 측정할 수 있음
저유량 측정이 가능
빠른 응답속도
캐필러리 가열형
정확한 측정을 위한 방법 : 건조하고 깨끗한 기체에 적용, 먼지, 분무(미스트) 등에 오염되기 쉬운 배관은 먼지 여과기나 미스트분리기를 설치, 정확한 측정을 위해 10배 이상의 직관부 확보
옵션사항(문의를 진행하여 주십시오.)
전원선택가능 12VDC ;24VDC
출력선택가능 0~5V ;4~20mA
몸체재질선택가능 Aluminum ;Stainless steel
O-ring재질선택가능 Viton ;Buna ;EPR ;Kalrez
연결부선택가능 1/4Compression ;1/4VCR ;1/8Compression; 3/8Compression
교정성적서 선택가능 0~10mL/min ;0~20mL/min ; 0~50mL/min ;0~100mL/min ;0~200mL/min ;0~500mL/min
;0~1L/min ;0~2L/min ; 0~5L/min ;0~10L/min
|
측정유체
|
clean gases
|
|
표시
|
3 1/2 digit LCD
|
|
측정범위
|
0 ~ 50 lit/min
|
|
교정범위
|
0 ~ 10 mL/min
0 ~ 20 mL/min
0 ~ 50 mL/min
0 ~ 100 mL/min
0 ~ 200 mL/min
0 ~ 500 mL/min
0 ~ 1 L/min
0 ~ 2 L/min
0 ~ 5 L/min
0 ~ 10 L/min(기본사양)
|
|
정밀도
|
전체 범위에서 ± 1.5%(15~20℃ @
0.4~4.1bar)
전체 범위에서
± 1 %(교정범위)
|
|
재현성
|
전체 범위에서 ± 0.5%
|
|
온도계수
|
전체 범위에서 0.15% /°C
|
|
압력계수
|
전체 범위에서 0.01% /psi
|
|
응답속도
|
연속측정의 경우 : 800 ms time
|
|
상대습도
|
70%
|
|
최대내압
|
1,000 psig (70 bars)
|
|
최대사용온도
|
5 ~ 50℃
|
|
Leak Integrity
|
1 x 10-7 sml/sec He
max to the outside environment
|
|
출력
|
linear DC 0 ~ 5 V
|
|
입력전원
|
DC 12 V
|
|
CE 인증
|
EN 55011 class1, class B ; EN50082-1
|
|
연결부
|
1/4 Brass compression
fitting
|
|
재질
|
몸체 - Anodized aluminum
|
|
Sensor Tube - SUS 316
|
|
O-Ring - Viton
|
