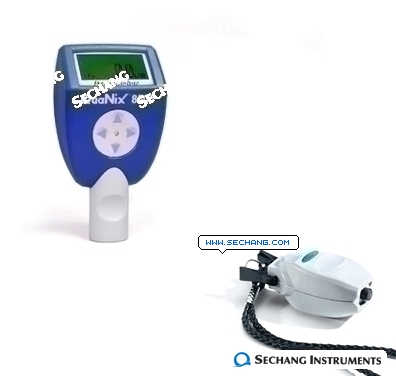

QN-8500M-FNR : 도막두께측정기 (Digital Coating Thickness Gauge)

저울/기타계측기 >> 도막두께측정기 >> 겸용

모델:

QN-8500M-FNR

소비자 가격 : \3,080,000

재고여부 : 20일 이내

배 송 료 : 당사(선불), 고중량 제품 제외

담 당 자 : 이종선 02-6292-1032

조달청 물품목록번호: 41111669

조달청 군급목록번호: 66351800028

조달청 물품식별번호: 21514119

특징
측정범위 : 0 ~ 2000um
겸용/분해능 : 0.01um
케이블이 없는 무선전극
독일 장인정신의 명품
데이터 13000개 저장
최고급 무선네트워크장비

적용분야

측정가능한 샘플 : 철(鐵)금속 소재 위의 비자성(非磁性) 코팅
비자성(Non-Magnetic) 코팅 : 분체도장 페인트 인산염피막 경질크롬 동 에폭시 용융아연 라커 알루미늄 황동(신주) 청동 카드늄 플라스틱 고무 등
철(Ferrous)금속 : 철 철합금 등

측정가능한 샘플 : 비철(非鐵)금속 위의 비전도성(非傳導性) 코팅
비전도(Non-Conductivity) 코팅 : 양극산화피막 아노다이징 분체도장 페인트 인산염피막 라커 에폭시 플라스틱 고무 등
비철(Non-Ferrous)금속 : 알루미늄 황동(신주) 청동 동 마그네슘 티타늄 우라늄 아연 등

기능
세계최초 신기술 계기 내장/분리/무선 겸용전극 개발
혁신적인 무선전극으로 어떠한 조건과 상황에서도 안전하고 신속하게 측정가능
계기에 무선전극을 일체형으로 한손으로 측정가능
계기에 무선전극케이블을 연결하여 두손으로 측정가능
계기와 무선전극사이에 무선으로 측정가능
측정횟수가 4백만회 이상이 넘어도 정확한 측정값 보장, 최고의 안정적 성능
기본 데이터 100개 저장, 한글메뉴지원 등 따라올 수 없는 최고성능
핸드폰과 같은 네이게이션 메뉴 구조
센서 분리 및 내장모듈형 디자인
모듈 구조로 유지보수 및 옵션 선택이 편리
영구자석을 사용 직류전류장을 만드는 홀센서(Hall-Sensor)기술채택
QuaNix Software 7.0를 이용하여 PC화면으로 실시간 통계표시, 프린터출력(옵션)
교정없이 측정가능하므로 작동준비시간이 필요없어 생산성증대
0점 교정만으로 정확한 측정가능
센서 연장케이블로 두손으로 측정하거나 일체형으로 한손으로 측정가능
5000um까지 측정가능한 센서지원(옵션)

30모델명

QN-8500M-FNR

제조사

Automation Dr.Nix (독일)

소재

철/비철

측정범위

0 ~ 2000 um

측정원리

철:마그네틱 플럭스 (Hall-Effect)
비철:와전류식(Eddy-Current)

측정값 표시

1um, 0.1um, 0.01um

정밀도

± 1um + 측정값의 2%

교정

사용자교정 : 100개
거친 소재를 위한 평균0점교정기능

최소측정면적

20 mm × 20mm

최소곡면면적

볼록 : 5 mm
오목 : 30 mm

최소하지두께

Fe : 0.2 mm
NFe : 0.05mm

사용온도

보관 : -10 ~ 60 °c
작동 : 0 ~ 50 °c

메모리

블럭분할 : 999 개
데이터저장 : 13000개

통계

데이터표시, 평균, 표준편차, 최대, 최소

화면표시

디지탈 LCD
측정값 자동Hold

전극

1포인트, 내장/분리형 무선전극 (최대 20m이내)

측정속도

1500ms (약 40회 / 분)

충전후 측정시간

최대 2000번까지

방전후 충전시간

약 5시간

표준/규격

DIN EN ISO2808, DIN 50981, DIN 50984, ISO 2178,

BS 5411 (3&11), BS 3900 - C5, ASTM B 499, ISO 2360, ASTM D 1400, ASTM D 1186, ASTM D 7091

ISM Frequency Band

2.4 GHz

무상보증기간

3년

계기설정

단위 : um/mil
분해능 : 1um/0.1um/0.01um
백라이트 : 자동/OFF
화면표시 : 일반/ 역상
무선 : ON/OFF
언어 : 3개국어
신호음 : ON/OFF
시간날짜 설정
시스템정보 표시

전원

1.5V x 2 (알카라인 건전지, AA)
10초이상사용하지 않을시 자동전원차단

크기

계기 : 124 × 67 × 33 mm 무선센서 : 61 x 28 x 28 mm

무게

계기 : 120g (건전지포함) 무선센서 : 30g

보다 자세한 제품리뷰를 보시려면 아래를 클릭하십시요.

http://blog.naver.com/sechangman/20143573315

http://blog.naver.com/sechangman/20143805624

QNix 8500 동영상 리뷰

휴대형에서 철용/비철용 도막두께측정기 구분 방법은?

고객 중에는 저렴한 도막 두께측정기를 찾으시는 분이 많습니다.
하지만, 모든 경우가 휴대형으로 측정 가능하지는 않습니다.

우선 휴대형으로 측정하기 위해서는 크게 두가지의 경우입니다.
1.자성체 위에 비자성체 (철)
2.전도체 위에 비전도체 (비철)

즉 철위에 페인트의 경우,
자성체 위의 비자성체가 되므로 철용 휴대형 코팅두께측정기로 측정이 가능하게 됩니다.

또한 구리 위에 페인트 같은 경우에도
전도체 위에 비전도체의 경우가 되므로 비철용 코팅두께측정기로 측정기 가능하게 됩니다.

철용 도막두께측정기의 측정가능한 조합
철소재 위에 다음과 같은 도금이 올라가는 경우에 해당합니다.
알루미늄 황동(신주) 청동 카드늄 경질크롬 동 에폭시 아연 라커 분체도장 페인트 고무 주석 바니쉬 코팅

비철용 도막두께측정기의 측정가능한 조합
알루니늄 소재 : 아노다이징 에폭시 라커 페인트 플라스틱 고무 바니쉬 코팅
황동(신주) 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
청동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
마그네슘 소재 : 아노다이징 페인트 플라스틱 코팅
스테인레스 소재 : 에폭시 라커 페인트 플라스틱 코팅
티타뇸 소재 : 에폭시 페인트 플라스틱 코팅
우라늄 소재 : 페인트 플라스틱 고무 코팅
아연소재 : 에폭시 라커 페인트 플라스틱 코팅
