 특징 측정범위 : 0 ~ 2000um
겸용/분해능 : 0.1um 적용분야 측정가능한 샘플 : 철(鐵)금속 소재 위의 비자성(非磁性) 코팅
비자성(Non-Magnetic) 코팅 : 분체도장 페인트 인산염피막 경질크롬 동 에폭시 용융아연 라커 알루미늄 황동(신주) 청동 카드늄 플라스틱 고무 등
철(Ferrous)금속 : 철 철합금 등
측정가능한 샘플 : 비철(非鐵)금속 위의 비전도성(非傳導性) 코팅
비전도(Non-Conductivity) 코팅 : 양극산화피막 아노다이징 분체도장 페인트 인산염피막 라커 에폭시 플라스틱 고무 등
비철(Non-Ferrous)금속 : 알루미늄 황동(신주) 청동 동 마그네슘 티타늄 우라늄 아연 등 기능 한글메뉴, 기본메모리 100개장,
교정없이 측정가능
0점보정만으로 바로 즉시 정확한 측정시작
전극일체 또는 전극분리 모두 가능한 모듈형 디자인설계
연장케이블로 두손으로 측정하거나 전극일체형으로 한손으로 측정가능
5000um까지 측정가능한 전극(옵션)
|

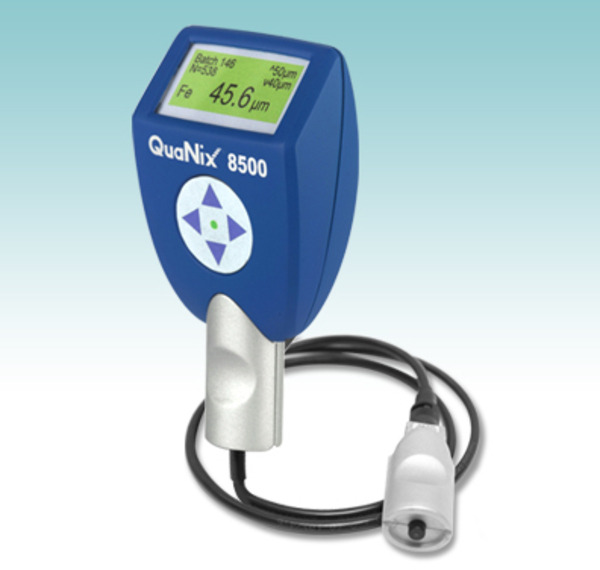

모델명
|
QN-8500-FN
|
|
제조사
|
Automation Dr.Nix (독일) |
|
소재
|
철/비철
|
|
측정범위
|
0 ~ 2000 um
|
|
측정원리
|
철:마그네틱 플럭스 (Hall-Effect)
비철:와전류식(Eddy-Current)
|
|
분해능
|
0.1um : 0~99.9 um
1um : 100~999um
1mm : 1 ~ 2 mm
|
|
정밀도
|
± 1um + 측정값의 2%
|
|
교정 |
사용자교정 : 1개
|
|
최소측정면적
|
20 mm × 20mm
|
|
최소곡면면적
|
볼록 : 5 mm
오목 : 30 mm
|
|
최소하지두께
|
Fe : 0.2 mm
NFe : 0.05mm
|
|
사용온도
|
보관 : -10 ~ 60 °c
작동 : 0 ~ 50 °c
|
|
메모리
|
블럭분할 : 1 개
데이터저장 : 100개
|
|
통계
|
데이터표시, 평균, 표준편차, 최대, 최소
|
|
화면표시
|
디지탈 LCD
측정값 자동Hold
|
|
전극 |
1포인트, 내장/분리형 전극
|
|
측정속도 |
1500ms (약 40회 / 분)
|
표준/규격 |
DIN EN ISO2808, DIN 50981, DIN
50984, ISO 2178,
BS 5411 (3&11),
BS 3900 - C5, ASTM B 499, ISO 2360, ASTM D 1400, ASTM D 1186, ASTM D 7091
|
| 무상보증기간
|
3년
|
|
계기설정 |
단위 : um/mil
백라이트 : 자동/OFF
화면표시 : 일반/ 역상
무선 : ON/OFF
언어 : 3개국어
신호음 : ON/OFF
시스템정보 표시
|
|
전원
|
1.5V x 2 (알카라인 건전지, AA)
10초이상사용하지 않을시 자동전원차단
|
|
크기
|
124 × 67 × 33 mm
|
|
무게
|
150g (건전지포함)
|
■ 겸용 도막두께측정기 비교사양
|
모델
|
측정범위 (um)
|
측정면적(mm)
|
측정형태
|
최대분해능(um)
|
메모리
|
|
MG-405
|
0 ~ 2,000
|
20 X 20
|
케이블
|
0.1 |
950개
|
|
QN-4500-FN
|
0 ~ 3,000
|
20 X 20
|
일체형
|
1
|
X
|
|
QN-4500C-FN
|
0 ~ 3,000
|
20 X 20
|
케이블
|
1 |
X
|
|
QN-8500-FN
|
0 ~ 2,000
|
20 X 20
|
케이블
|
0.1 |
X
|
|
QN-7500-FN
|
0 ~ 2,000
|
10 × 10
|
케이블
|
0.1 |
X
|
|
QN-8500M-FN
|
0 ~ 2,000
|
20 X 20
|
케이블
|
0.01 |
13,000개 |
|
QN-7500M-FN
|
0 ~ 2,000
|
10 × 10
|
케이블
|
0.1 |
3,900개
|
|
QN-8500M-FNR
|
0 ~ 2,000
|
20 X 20
|
무선
|
0.01 |
13,000개 |
QNix 8500 동영상 리뷰
 지금
클릭하셔서
자세한 리뷰를 확인하십시요.
http://blog.sechang.com/221099602372
QN-8500-FN 관련 |
 |
|
|
휴대형에서 철용/비철용 도막두께측정기 구분 방법은?
| 고객 중에는 저렴한 도막 두께측정기를 찾으시는 분이 많습니다.
하지만, 모든 경우가 휴대형으로 측정 가능하지는 않습니다.
우선 휴대형으로 측정하기 위해서는 크게 두가지의 경우입니다.
1.자성체 위에 비자성체 (철)
2.전도체 위에 비전도체 (비철)
즉 철위에 페인트의 경우,
자성체 위의 비자성체가 되므로 철용 휴대형 코팅두께측정기로 측정이 가능하게 됩니다.
또한 구리 위에 페인트 같은 경우에도
전도체 위에 비전도체의 경우가 되므로 비철용 코팅두께측정기로 측정기 가능하게 됩니다.
철용 도막두께측정기의 측정가능한 조합
철소재 위에 다음과 같은 도금이 올라가는 경우에 해당합니다.
알루미늄 황동(신주) 청동 카드늄 경질크롬 동 에폭시 아연 라커 분체도장 페인트 고무 주석 바니쉬 코팅
비철용 도막두께측정기의 측정가능한 조합
알루니늄 소재 : 아노다이징 에폭시 라커 페인트 플라스틱 고무 바니쉬 코팅
황동(신주) 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
청동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
마그네슘 소재 : 아노다이징 페인트 플라스틱 코팅
스테인레스 소재 : 에폭시 라커 페인트 플라스틱 코팅
티타뇸 소재 : 에폭시 페인트 플라스틱 코팅
우라늄 소재 : 페인트 플라스틱 고무 코팅
아연소재 : 에폭시 라커 페인트 플라스틱 코팅 |
