  저울/기타계측기 >> 도막두께측정기 >> 비철    모델 : QN-7500-N

소비자 가격 : 현재 품절입니다.

재고여부 : 7일 이내

배 송 료 : 당사(선불), 고중량 제품 제외

담 당 자 : 권병찬 02-6292-1014

조달청 물품목록번호: 41111669

조달청 군급목록번호: 66351800049

조달청 물품식별번호: 21514262

제품사양 기술사양 제품문의



센서부 확대 그림

하드케이스및 제품구성

확장 케이블 사용하여 측정

케이블 없이 전극과 본체 직접 연결가능

작은 제품도 측정가능

0점교정(전극과 본체 직접연결도 가능)

간편한 원터치 교정

전극분리후 전면사진

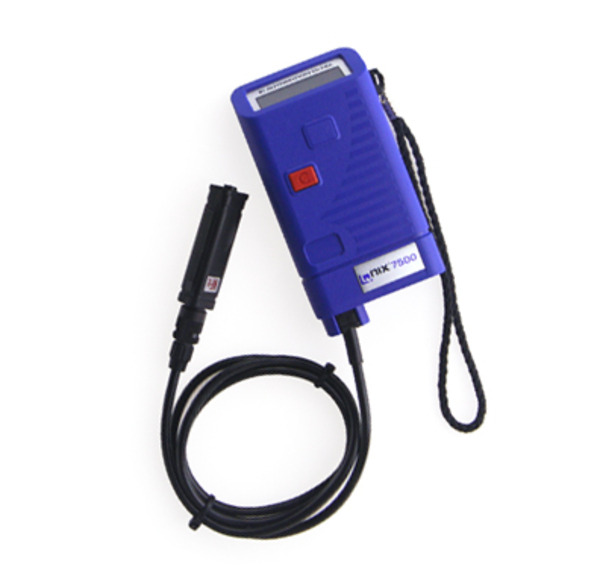

케이블 연결 측정사용 예시

제품측면

전극 결합

전극 분리 후 모습

 관련사진

 관련사진

 관련사진

전극 본제 직접 결합 예시

 관련사진

 관련사진

 관련사진


제품상세정보 제품사양 기술자료 제품Q&A 배경
특징
측정범위 : 0 ~ 2000um
비철용/분해능 : 0.1um
알미늄 위의 피막측정
소형샘플용 프리미엄모델
매우쉽고 간편한 측정
작고 신뢰성높은 전극


적용분야
측정가능한 샘플 : 비철(非鐵)금속 위의 비전도성(非傳導性) 코팅
비전도(Non-Conductivity) 코팅 : 양극산화피막 아노다이징 분체도장 페인트 인산염피막 라커 에폭시 플라스틱 고무 등
비철(Non-Ferrous)금속 : 알루미늄 황동(신주) 청동 동 마그네슘 티타늄 우라늄 아연 등


기능
세계최초 센서 분리 및 내장모듈형 디자인
모듈 구조로 유지보수 및 옵션 선택이 편리
타사와 다르게 직류전류장을 생성하는 영구자석을 채택
0점 교정만으로 정확한 측정가능하도록 특허받은 홀센서(Hall-Sensor)기술
교정없이 측정가능하므로 작동준비시간이 필요없어 생산성증대
30%이상 더오래가고 튼튼한 전극 루비팁장착
센서 연장케이블로 두손으로 측정하거나 일체형으로 한손으로 측정가능
파이프 내부를 측정가능한 Right Angle Probe (옵션)
60미터 수중에서 측정가능한 Under-water Probe (옵션)
5000um까지 측정가능한 센서지원(옵션)
품질에 대한 자부심, 세계최장의 무상보증기간 3년제공
제품개발, 디자인, 제조, QC까지 모두 made in Germany

3년무상보증 제한안내 : 정기테스트, 성적서 재발행, 부적절한 취급으로 인한 파손(케이스 파손, 배터리 커버분실 등), 잘못된 방법으로 본체와 전극의 연결, 배터리 누액, 배터리 전극 혼용, 심각한 루비팁 파손은 3년무상보증에서 제외됩니다.


제품상세정보 제품사양 기술자료 제품Q&A 배경

모델명

QN-7500-N

제조사

Automation Dr.Nix (독일)

소재

비철 : NFe 전극

측정범위

0.0 ∼ 2000 um

측정원리

비철:와전류식(Eddy-Current)

측정단위

um / mil 변환가능

측정값표시

0.1um : 0~99.9 um
1um : 100~999um
1mm : 1 ~ 2 mm

정밀도

±1um + 측정값의 2%

최소측정면적

10 × 10 mm²

최소곡면면적

볼록 : 5 mm
오목 :25 mm

최소하지두께

NFe : 0.05 mm

사용온도

보관 : -10 ~ 60 °c
작동 : 0 ~ 50 °c

화면표시

디지탈 (LCD)
측정값 자동Hold

전극

1포인트, 7500용 전극사용가능
내부전극 및 외부전극 사용가능

측정속도

1300ms (약 46회 / 분)

표준/규격

DIN EN ISO2808, DIN 50981, BS 3900 - C5, ASTM D 7091, DIN 50984, BS 5411 (3), ISO 2360, ASTM D 1400

무상보증기간

3년

전원

9볼트 알카라인 건전지
10초이상사용하지 않을시 자동전원차단

크기

120 × 60 × 26 mm (내부전극 포함)

중량

120g (건전지 포함)



■ 비철용 도막두께측정기 비교사양

모델

측정범위 (um)

측정면적(mm)

측정형태

최대분해능(um)

분당 측정속도

메모리

QN-8500-N

0 ~ 2,000

20 X 20

케이블

0.1 약 40회

X

QN-7500-N

0 ~ 2,000

10 × 10

케이블

0.1 약 46회

X

QN-8500M-N

0 ~ 2,000

20 X 20

케이블

0.01 약 40회 13,000개

QN-7500M-N

0 ~ 2,000

10 × 10

케이블

0.1 약 46회

3,900개

QN-8500M-R

0 ~ 2,000

20 X 20

무선

0.01 약 40회 13,000개



QNix 7500 동영상



 지금 클릭하셔서 자세한 리뷰를 확인하십시요.

http://blog.sechang.com/221099602372


제품상세정보 제품사양 기술자료 제품Q&A 배경

제품상세정보 제품사양 기술자료 제품Q&A 배경


  휴대형에서 철용/비철용 도막두께측정기 구분 방법은?





고객 중에는 저렴한 도막 두께측정기를 찾으시는 분이 많습니다.
하지만, 모든 경우가 휴대형으로 측정 가능하지는 않습니다.

우선 휴대형으로 측정하기 위해서는 크게 두가지의 경우입니다.
1.자성체 위에 비자성체 (철)
2.전도체 위에 비전도체 (비철)

즉 철위에 페인트의 경우,
자성체 위의 비자성체가 되므로 철용 휴대형 코팅두께측정기로 측정이 가능하게 됩니다.

또한 구리 위에 페인트 같은 경우에도
전도체 위에 비전도체의 경우가 되므로 비철용 코팅두께측정기로 측정기 가능하게 됩니다.

철용 도막두께측정기의 측정가능한 조합
철소재 위에 다음과 같은 도금이 올라가는 경우에 해당합니다.
알루미늄 황동(신주) 청동 카드늄 경질크롬 동 에폭시 아연 라커 분체도장 페인트 고무 주석 바니쉬 코팅

비철용 도막두께측정기의 측정가능한 조합
알루니늄 소재 : 아노다이징 에폭시 라커 페인트 플라스틱 고무 바니쉬 코팅
황동(신주) 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
청동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
동 소재 : 에폭시 라커 페인트 플라스틱 바니쉬 코팅
마그네슘 소재 : 아노다이징 페인트 플라스틱 코팅
스테인레스 소재 : 에폭시 라커 페인트 플라스틱 코팅
티타뇸 소재 : 에폭시 페인트 플라스틱 코팅
우라늄 소재 : 페인트 플라스틱 고무 코팅
아연소재 : 에폭시 라커 페인트 플라스틱 코팅


궁금하신 점에 대해 해당 분야의 전문가가 상담해드립니다.

제품문의 버튼을 누르시면 입력폼이 출력됩니다.
담당자의 이름을 클릭하시면 직통 번호를 확인하실 수 있습니다.

제품문의

일자 고객이름 분야 제목 결과 담당자
2018-10-19이윤 *수질 견적 문의 건.완료박지훈
2018-10-18박가 *수질 수질 검사용 분석키트완료이미현
2018-10-18김재 *기타 계측기 메뉴얼좀 보내주세요완료김원진
2018-10-17박진 *기타 colilert 견적부탁드립니다완료이미현
2018-10-12송중 *문의-기타 제품견적 요청드립니다.완료이미현
2018-10-11피경 *A/S 전해시 도금두께 측정기 수리완료
2018-10-11강은 *수질 견적문의완료권병찬
2018-10-10박창 *도금 [MG-401-F] 도막측정기 문의완료오은수
2018-10-10함기 *수질 견적요청완료
2018-10-10장민 *수질 문의 사항완료오은수
NO.1
도막두께측정기
  셋트일 경우엔 표준 부속품이 포함됨.
일부 사진만 표시될 수 있습니다.


  구성내역

도막 두께 측정기 QuaNix 7500
전극 : 비철용 probe (0 ~ 2000 microns)
Probe 연장케이블
사용 설명서(한글/ 영문)
강화플라스틱 케이스
제조사 11 points 교정 시험성적서
비철 0점 소재, 9V 건전지
